Основные агрегаты, механизмы и узлы подъемных кранов

Подъемные краны — это сложные технические устройства, предназначенные для подъема, перемещения и установки грузов в различных отраслях: строительстве, промышленности, логистике и судостроении. Для выполнения своих функций краны оснащаются рядом агрегатов, механизмов и узлов, каждый из которых выполняет определённую роль в работе машины. Рассмотрим основные из них.

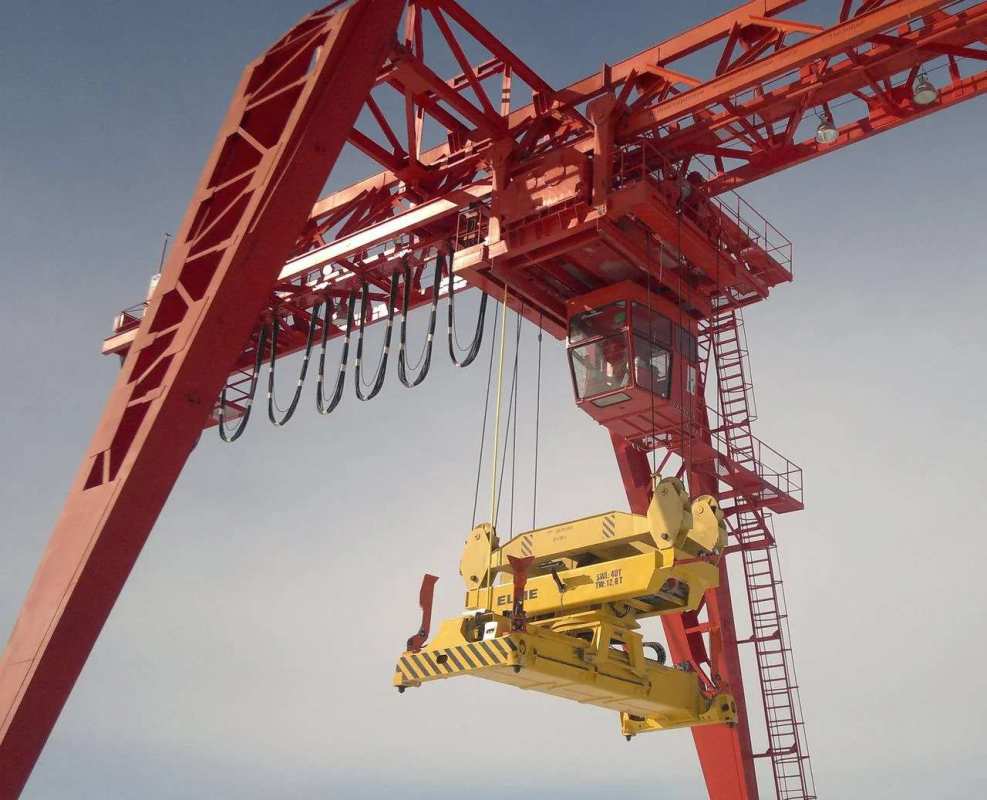

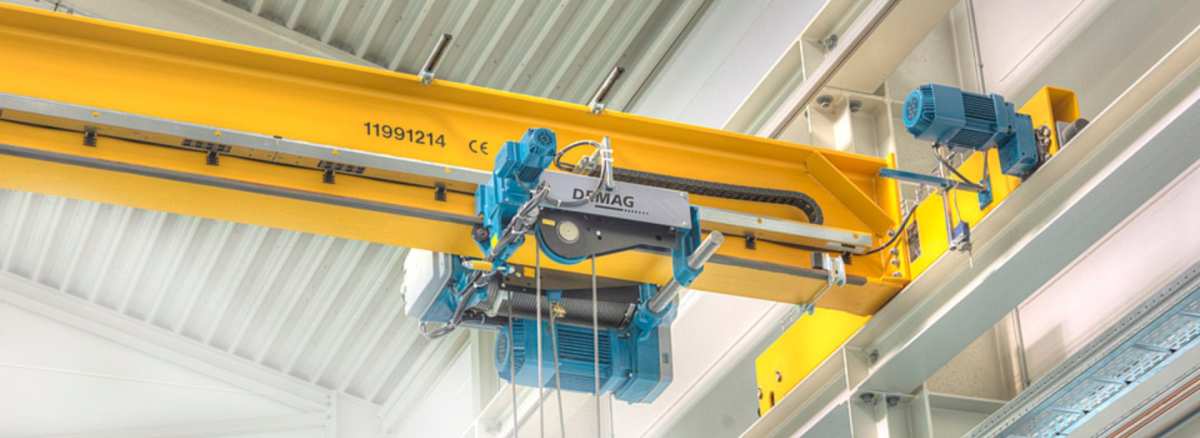

1. Грузоподъёмный механизм

Это основной механизм крана, обеспечивающий вертикальное перемещение груза. Он включает:

  • Лебёдку — устройство с барабаном, на который наматывается стальной канат.
  • Редуктор — передаёт и изменяет крутящий момент от электродвигателя к барабану.
  • Тормоз — удерживает груз в нужной позиции при остановке.
  • Канаты и блоки — передают усилие от барабана к крюку или другой грузозахватной оснастке.

Подробнее…

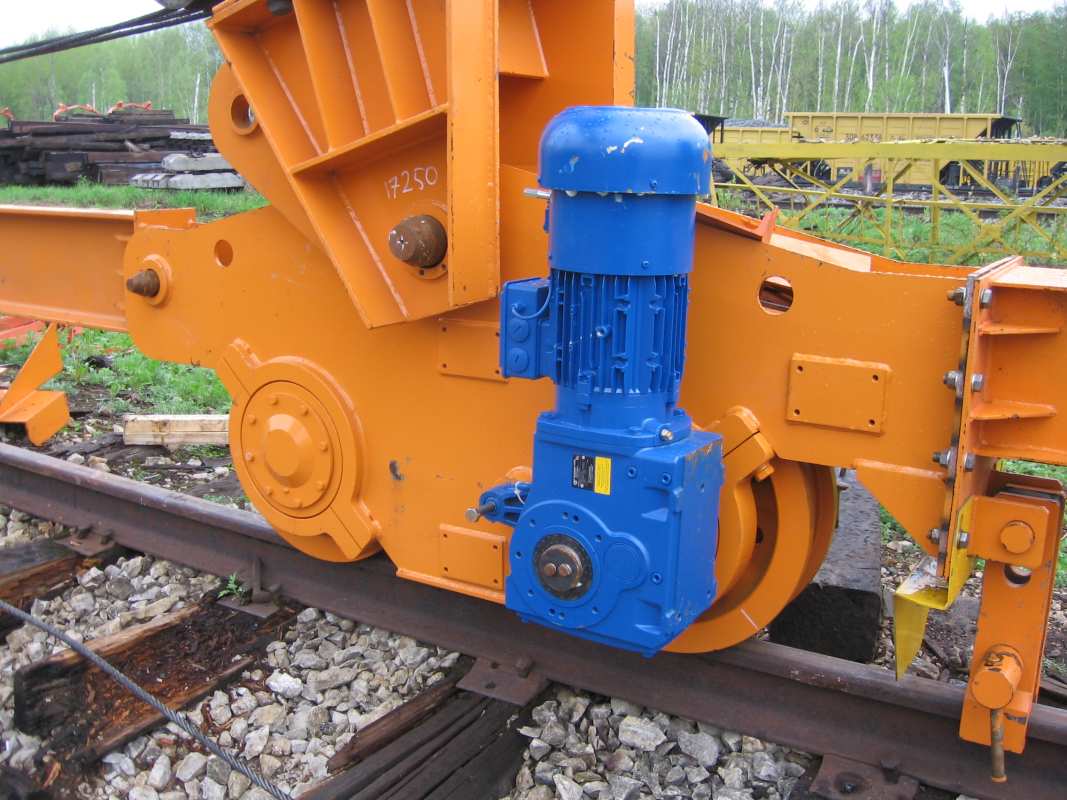

2. Механизм передвижения крана

Позволяет крану перемещаться по рельсам или другой направляющей. Делится на:

  • Мостовой механизм передвижения (для мостовых кранов).
  • Механизм перемещения тележки (с грузовой лебёдкой вдоль моста).
  • Ходовые тележки — с приводными и холостыми колесами, электродвигателями, редукторами и тормозами.

Подробнее…

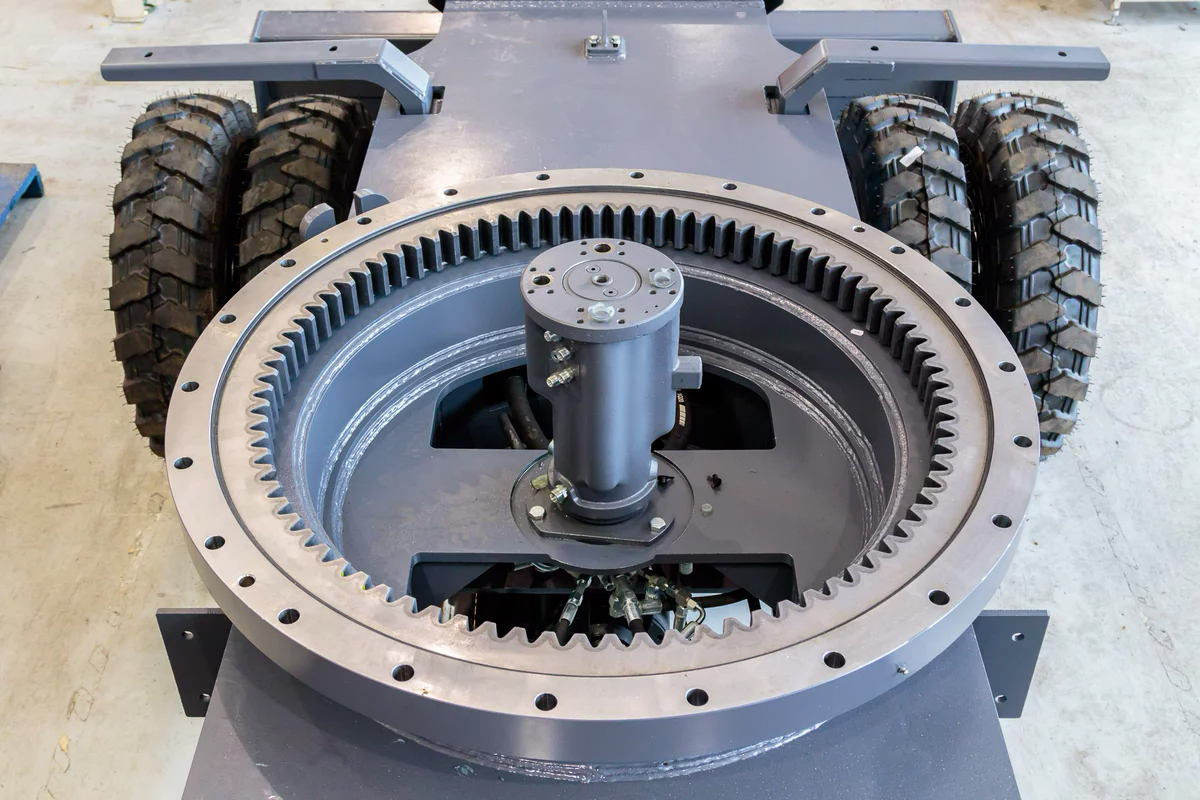

3. Механизм поворота (для башенных и поворотных кранов)

Отвечает за вращение стрелы или башни вокруг вертикальной оси. Включает:

  • Опорно-поворотное устройство.
  • Редуктор и электродвигатель.
  • Поворотную платформу.

Подробнее…

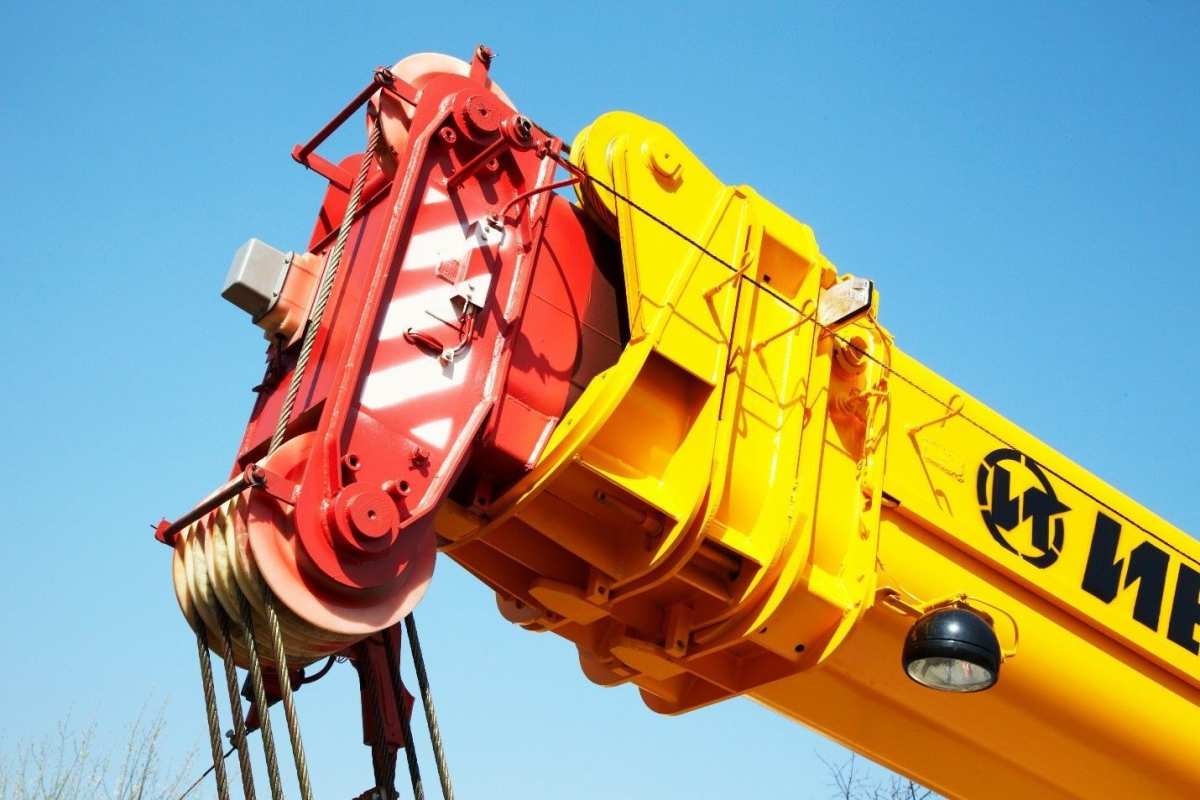

4. Механизм изменения вылета стрелы

Используется в стреловых кранах для изменения радиуса действия стрелы. Возможны два варианта:

  • Канатный (вантовый) — изменение вылета с помощью вант и полиспаста.
  • Гидравлический — применяются гидроцилиндры, изменяющие угол подъема стрелы.

Подробнее…

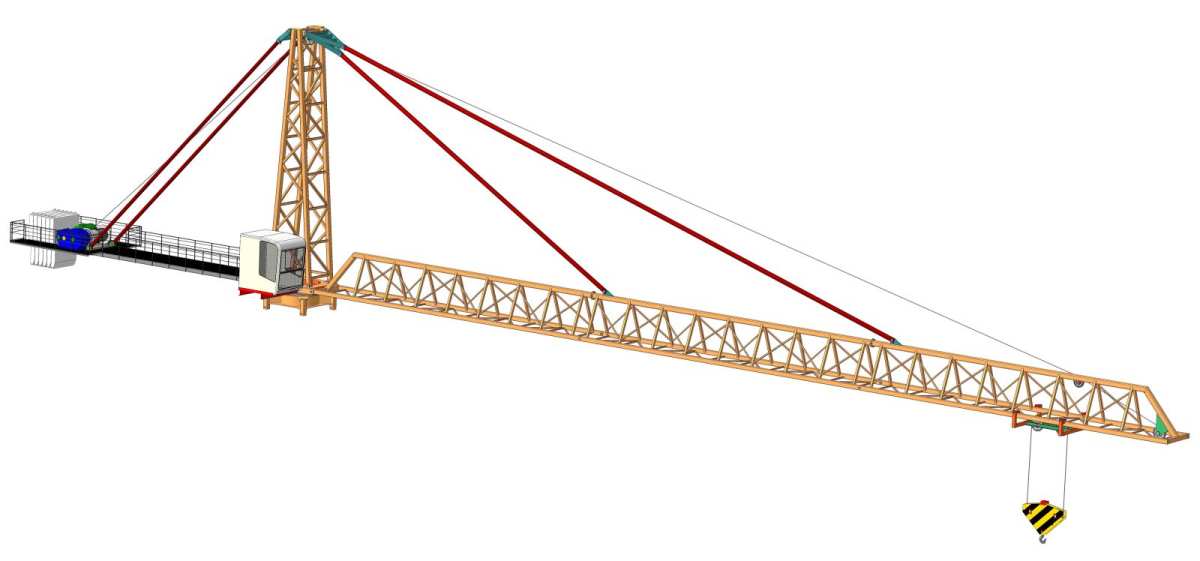

5. Стрела или балка

Несущий элемент, к которому крепится грузозахватный орган. Может быть:

  • Решетчатая (для тяжёлых условий).
  • Трубчатая (для мобильных кранов).
  • Телескопическая (из нескольких выдвигающихся секций).

Подробнее…

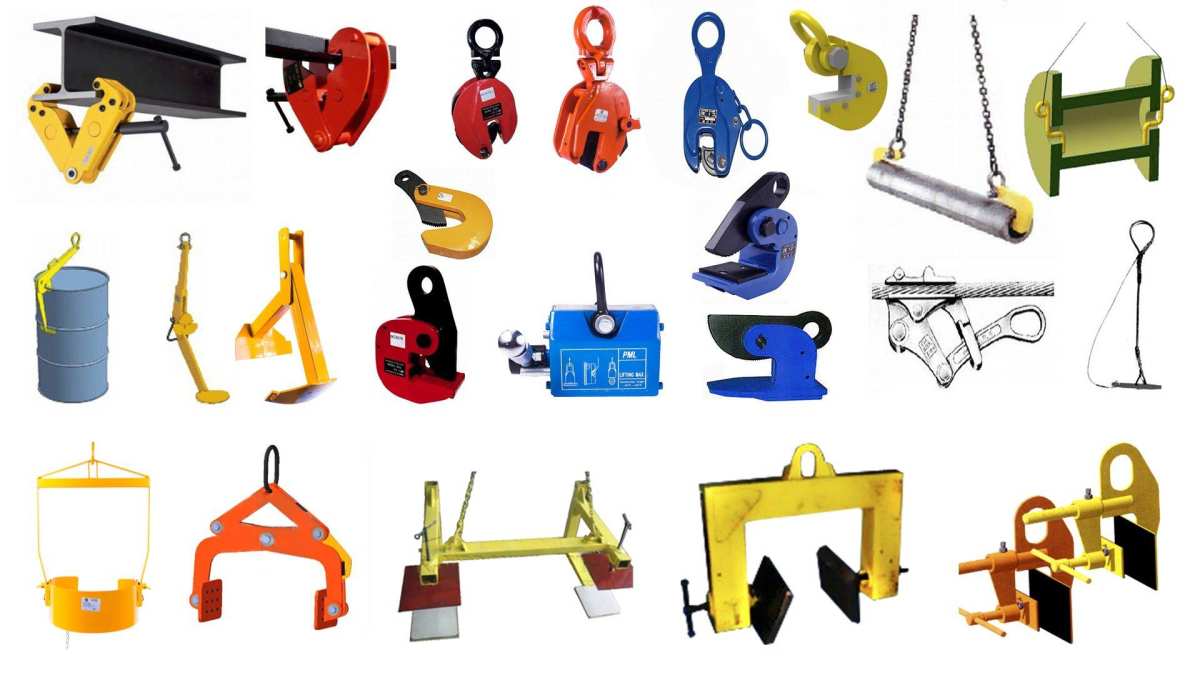

6. Грузозахватные органы

Обеспечивают удержание груза. Основные типы:

  • Крюк — самый распространённый.
  • Грейфер — для сыпучих и кусковых материалов.
  • Электромагнит — для металлического лома.
  • Спредер — в контейнерных кранах.

Подробнее…

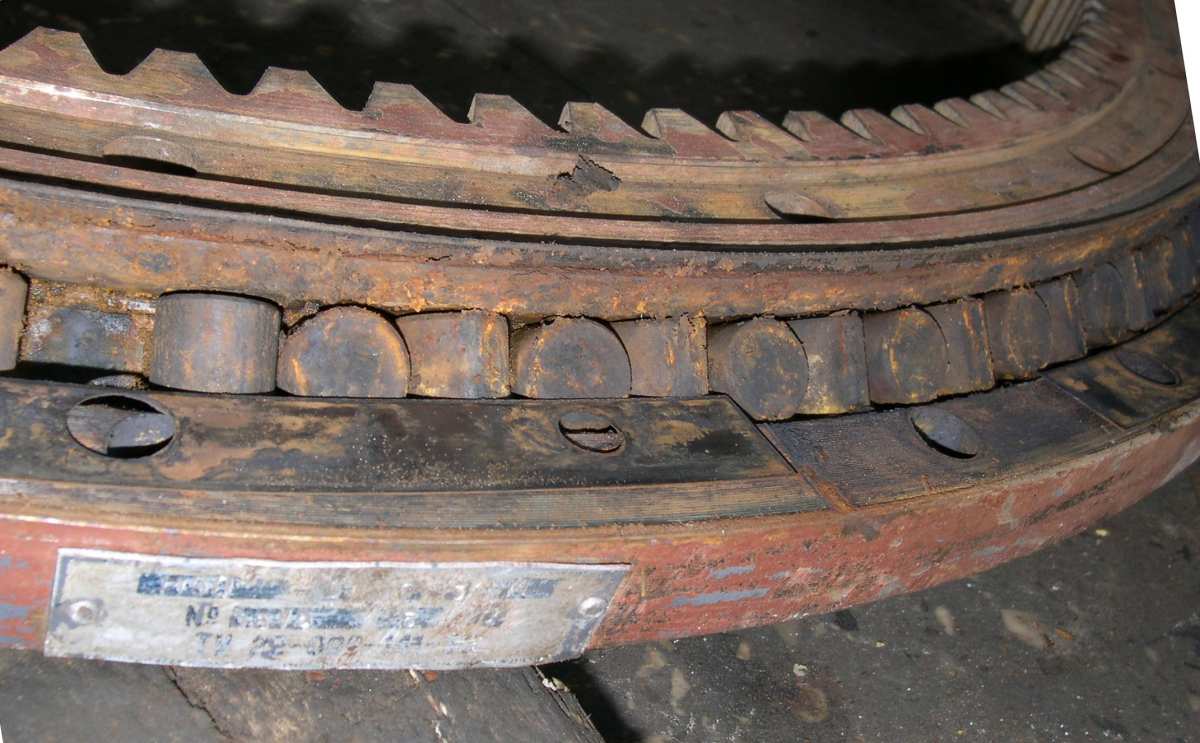

7. Опорно-поворотное устройство

Это подшипниковый узел, обеспечивающий поворот верхней части крана относительно нижней. Применяется в поворотных кранах, автокранах, башенных кранах.

Подробнее…

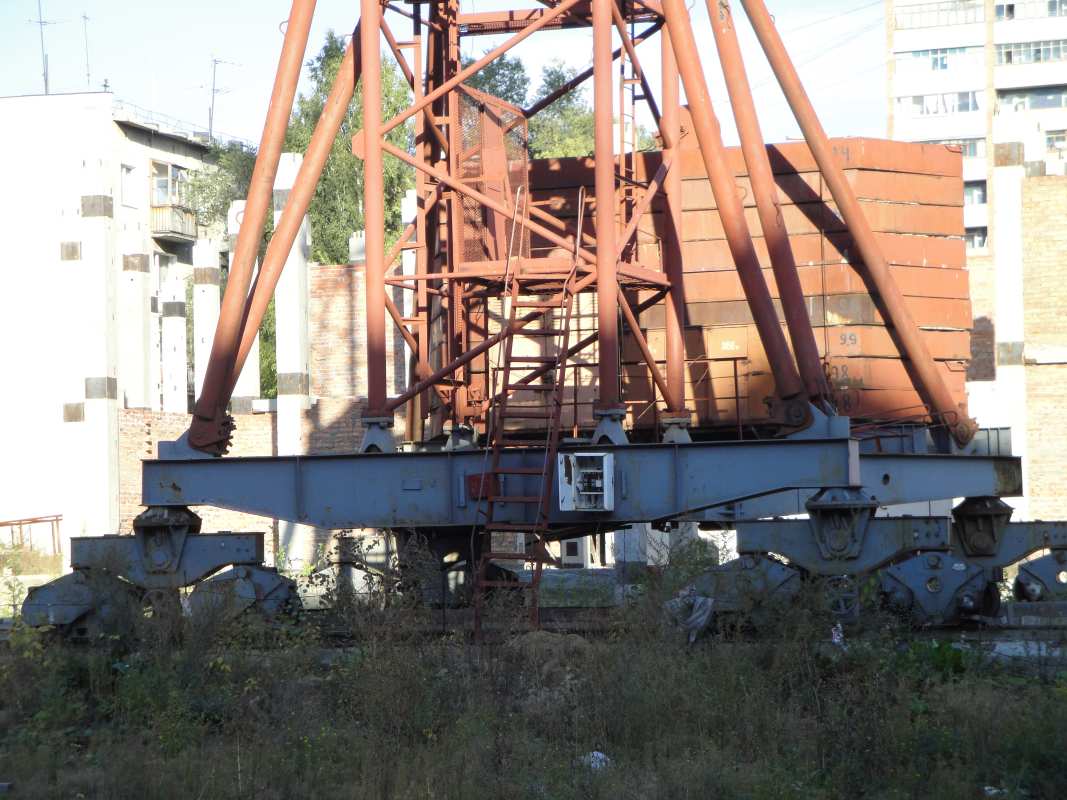

8. Опоры и ходовая часть

Для мобильных кранов важна устойчивость:

  • Аутригеры (выносные опоры) — обеспечивают устойчивость на неровной поверхности.
  • Гусеничный или колесный ход — отвечает за мобильность крана.

Подробнее…

9. Силовая установка и электрооборудование

  • Электродвигатели — основа привода механизмов.
  • Панели управления и системы автоматизации.
  • Кабельные барабаны, токоприемники, контакторы, преобразователи частоты и прочее.

Подробнее…

10. Системы безопасности и контроля

Современные краны оснащаются:

  • Ограничителями грузоподъемности и высоты подъема.
  • Индикаторами вылета и нагрузки.
  • Видеокамерами и датчиками положения.
  • Автоматическими системами отключения при перегрузе.

Каждый механизм в составе подъемного крана выполняет важную функцию, обеспечивая точную и безопасную работу техники. Понимание структуры и взаимодействия узлов крана необходимо как для проектировщиков и инженеров, так и для обслуживающего персонала. Надёжность, эффективность и безопасность крановых работ во многом зависят от состояния этих компонентов и правильности их эксплуатации.

Подробнее…
