Барабан подъёма — это узел, на который наматывается канат. На первый взгляд — простая деталь, но именно он во многом определяет:
- срок службы каната
- равномерность намотки
- стабильность работы всего механизма подъёма
И если канат «умирает» слишком быстро — очень часто причина именно в барабане.

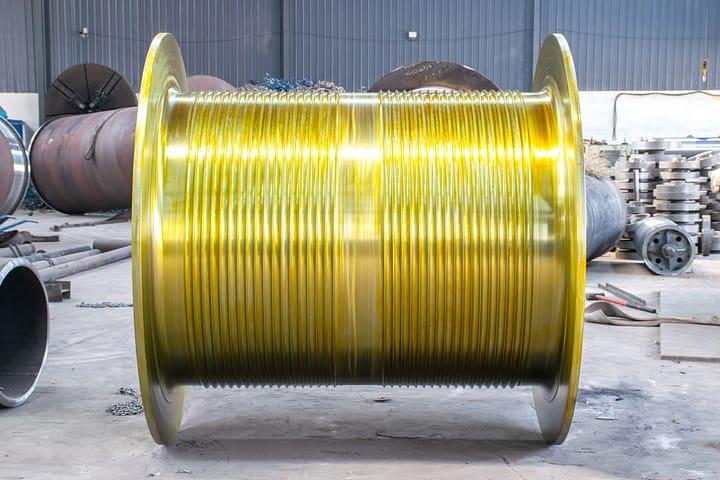

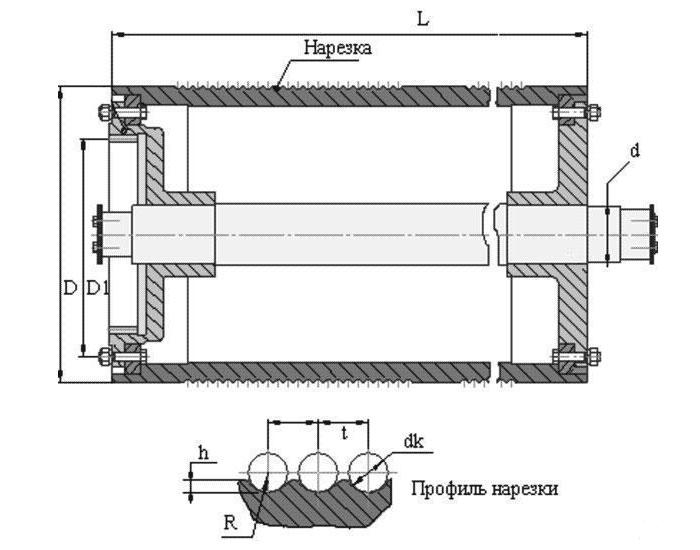

Устройство барабана

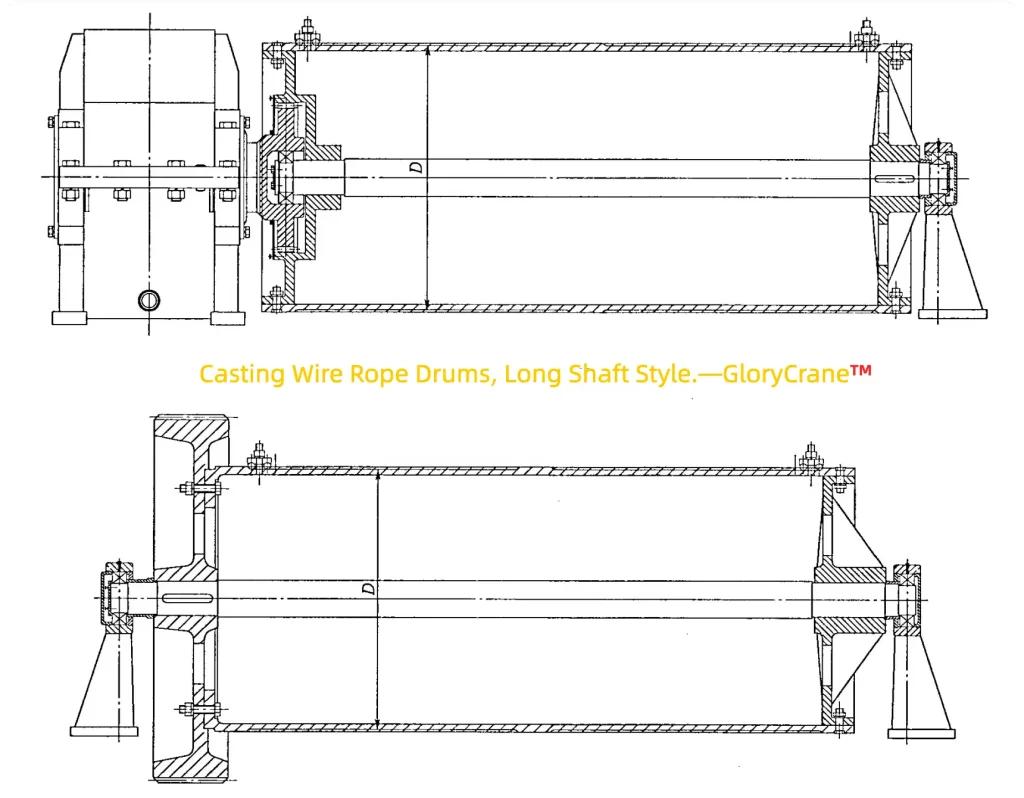

Классическая конструкция
Барабан состоит из:
- цилиндрического корпуса
- канавок под канат
- торцевых фланцев
- посадочных мест под вал
Ключевой элемент — канавки, которые задают положение каната.

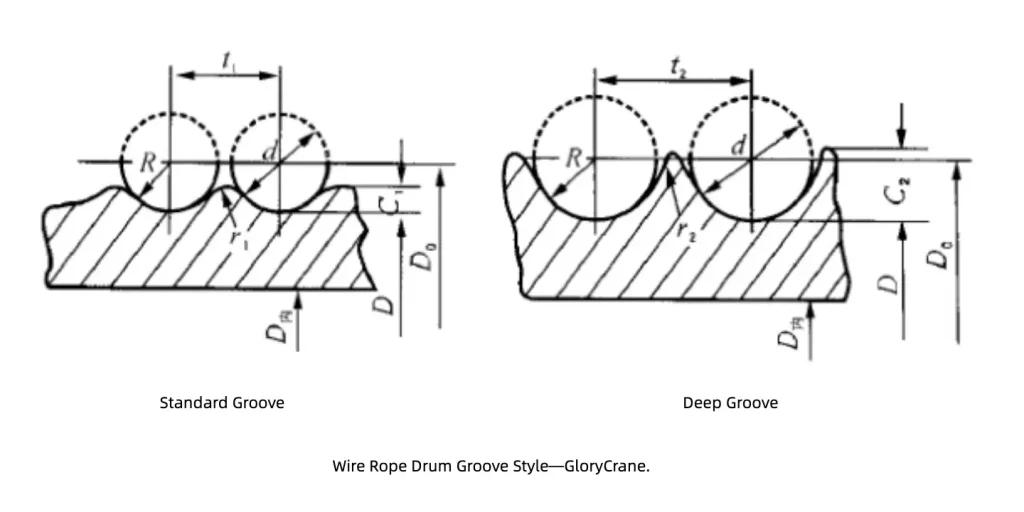

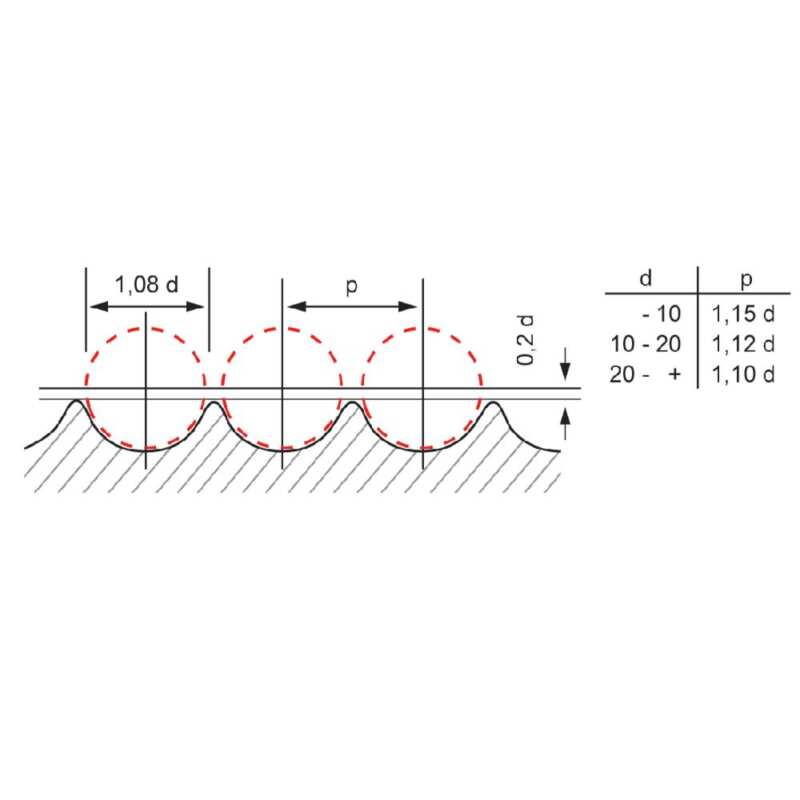

Типы канавок

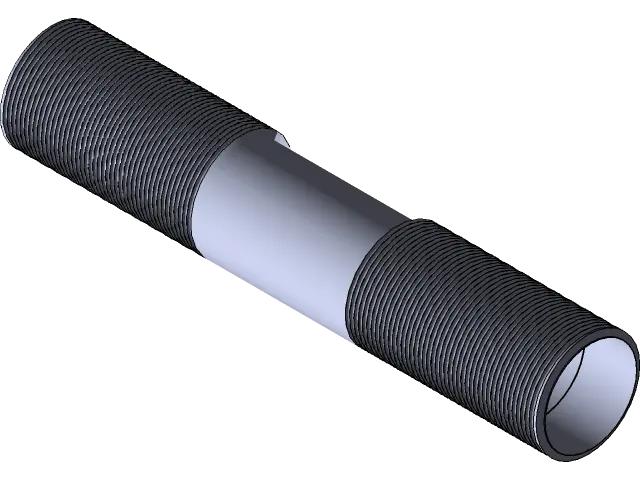

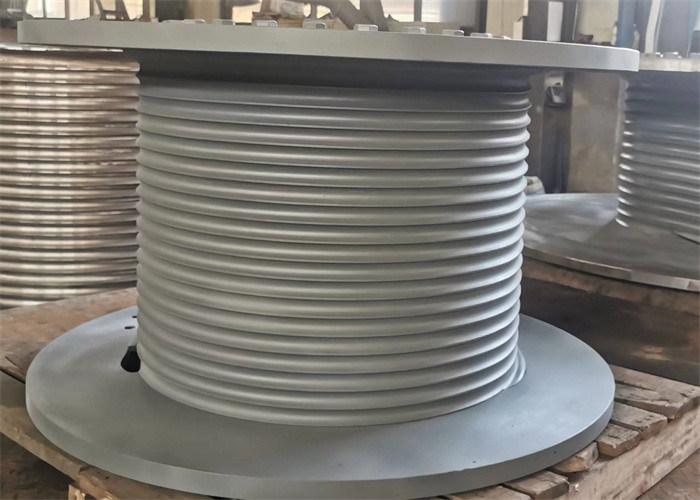

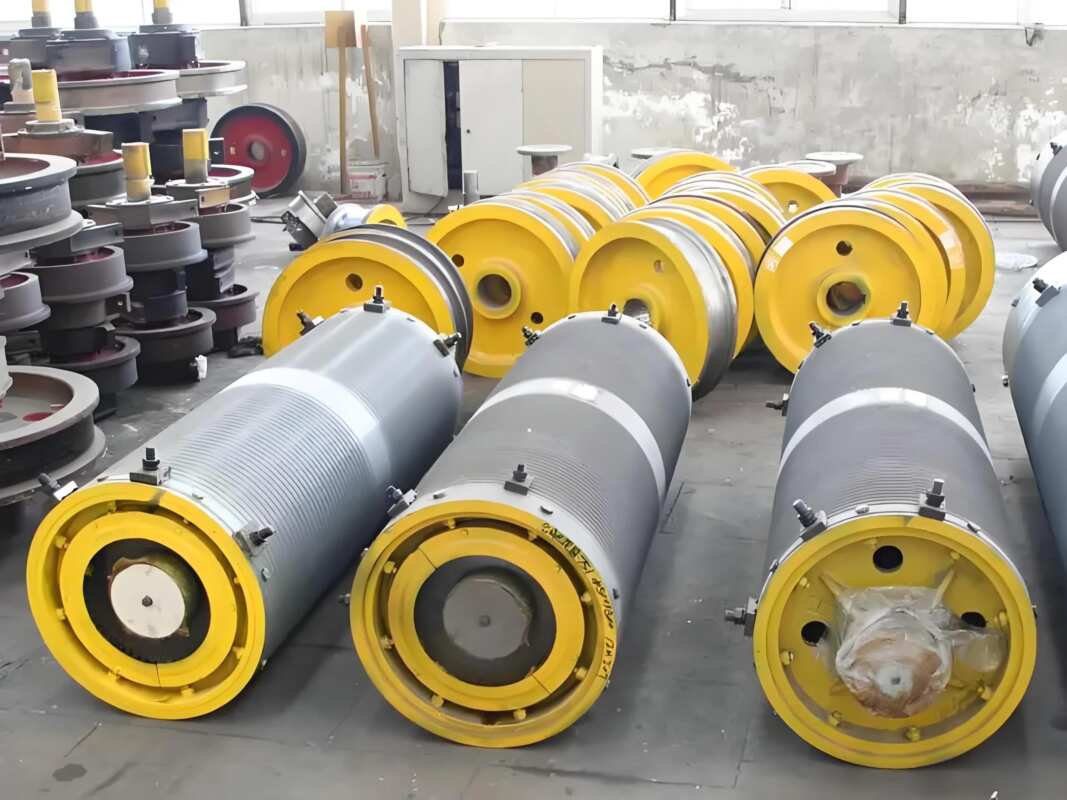

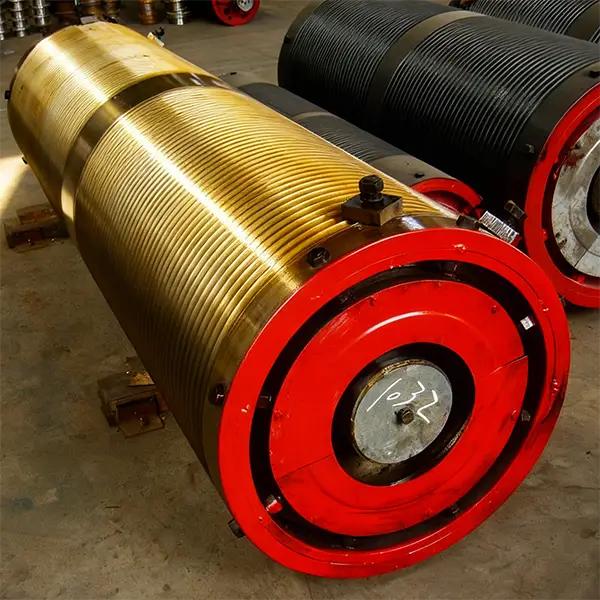

Винтовая (спиральная) нарезка
Особенности:

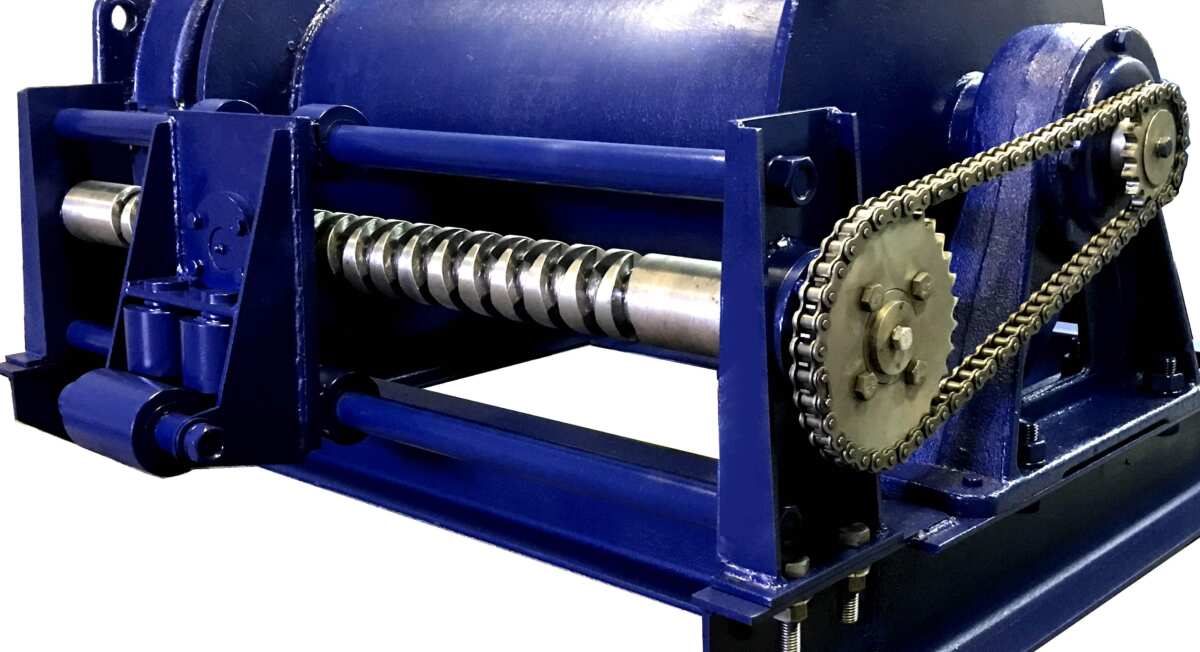

- равномерная укладка каната
- минимальные перекрёстные витки
Плюс: увеличивает ресурс каната
Прямая нарезка (реже)
- проще в изготовлении
- хуже укладка каната
Материалы и требования
Барабаны изготавливаются из:
- конструкционных сталей
- с упрочнением поверхности
Ключевые требования:
- износостойкость
- отсутствие трещин
- точная геометрия
Основные проблемы и износ

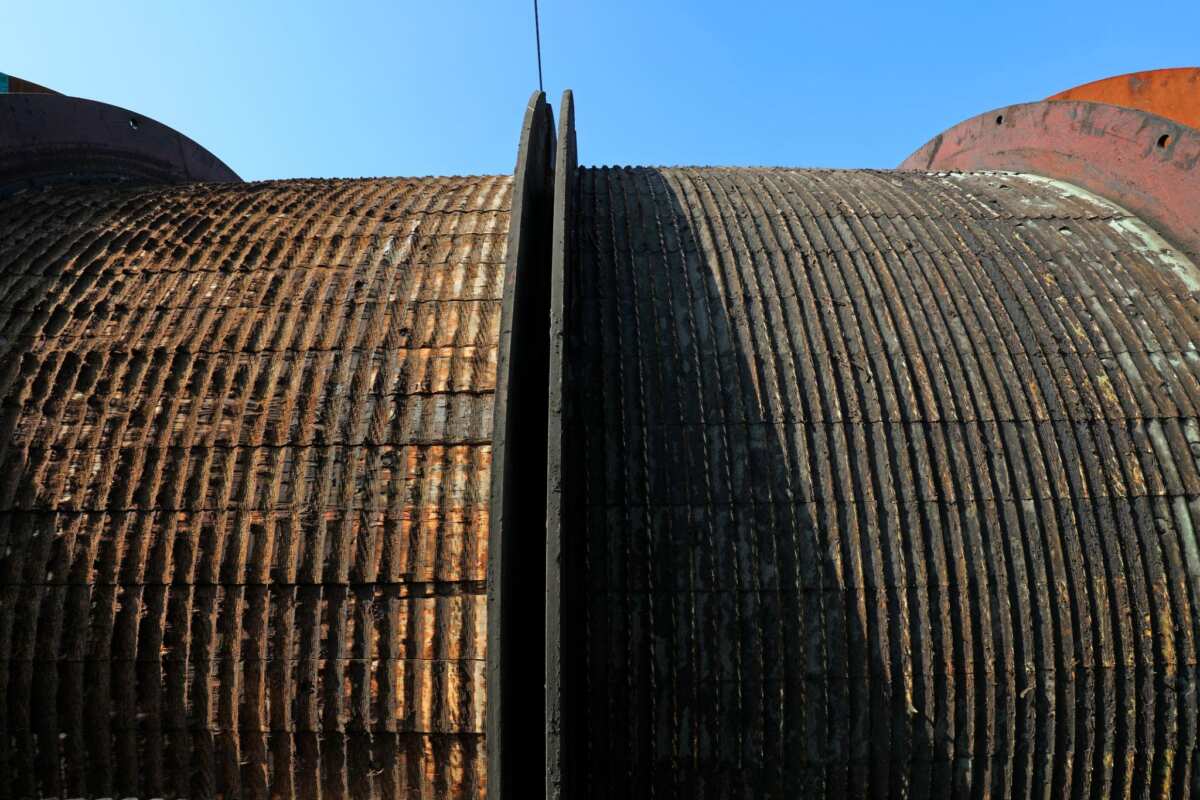

Износ канавок
Самая частая проблема.
Что происходит:
- канавки «разбиваются»
- профиль теряет форму
- канат ложится неправильно
Результат:
- ускоренный износ каната
- перекрёстная намотка
Овальность барабана
- возникает из-за нагрузок или дефектов
- приводит к неравномерной намотке
Трещины
Особенно опасны:
- в зоне сварки
- у фланцев
Повреждение фланцев
- канат может сходить с барабана
- возникают аварийные ситуации

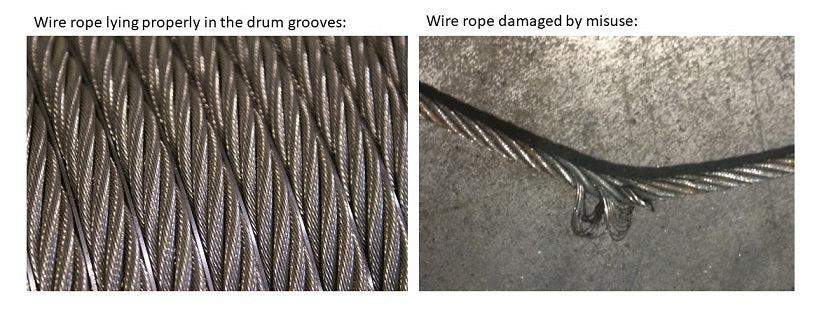

Как барабан «убивает» канат
Очень важный момент.
Даже новый канат быстро выходит из строя, если:
- неправильный профиль канавок
- острые кромки
- несоответствие диаметра
В результате:
- локальные перегрузки
- обрывы проволок
- деформации
Когда возможен ремонт
Восстановление наплавкой
Применяется, если:
- износ умеренный
- нет трещин
После наплавки:
- выполняется механическая обработка
- восстанавливается профиль канавок
Когда ремонт НЕ имеет смысла
- трещины
- сильная деформация
- критический износ
В таких случаях замена — единственно правильное решение.
Типичные ошибки эксплуатации
❌ Работа с изношенным барабаном
Самая частая причина быстрого выхода каната из строя.
❌ Несоответствие каната и канавок
- неправильный диаметр
- неправильный профиль

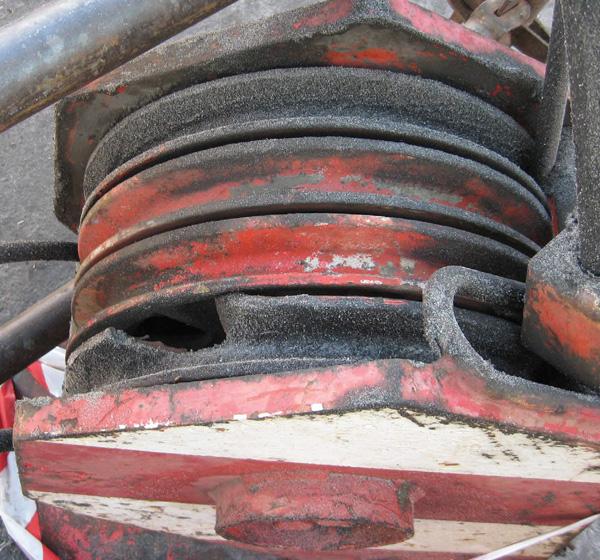

❌ Плохая намотка
- перекрёстные витки
- неравномерное распределение
❌ Игнорирование осмотров
Барабан редко проверяют внимательно — и зря.
Практический вывод
Барабан — это «тихий» узел, который редко ломается резко, но постоянно влияет на:
- ресурс каната
- стабильность работы
- безопасность
Правильный подход:
- контроль состояния канавок
- своевременный ремонт или замена
- правильная связка с канатом
