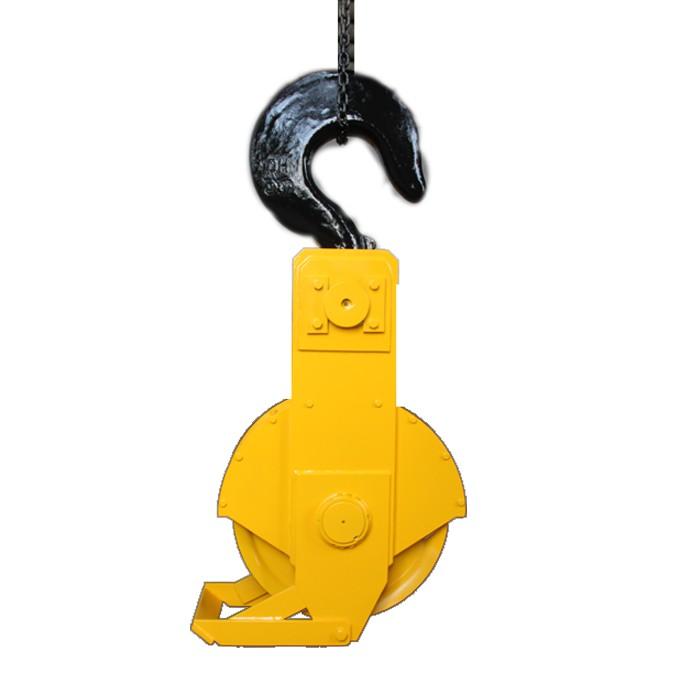

Крюковая подвеска — это узел, где вся система «сходится в одну точку»:
именно здесь усилие от каната передаётся грузу.
Ошибка в этом узле — это уже не износ или потеря эффективности, а прямой риск падения груза. При этом подвески часто воспринимаются как «простая железка», хотя это сложный и нагруженный механизм.
Разберёмся, как он устроен и где возникают реальные проблемы.

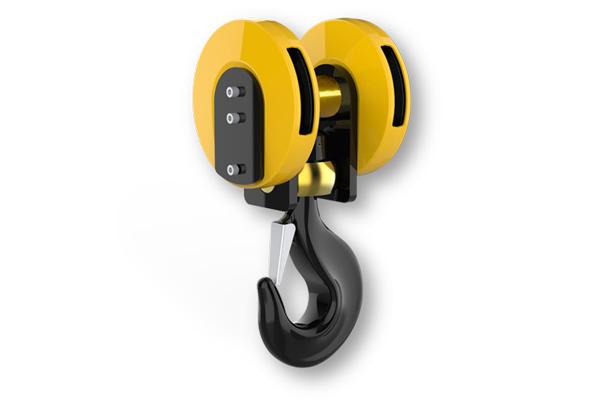

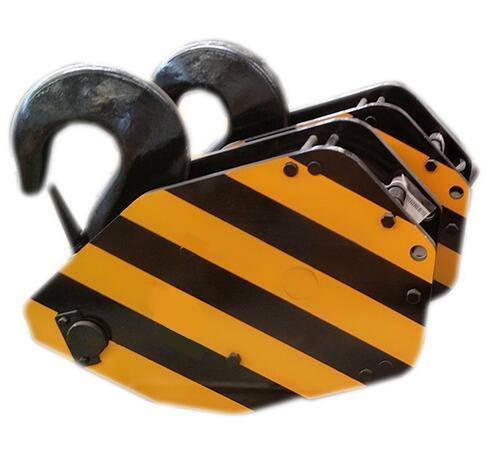

Устройство крюковой подвески

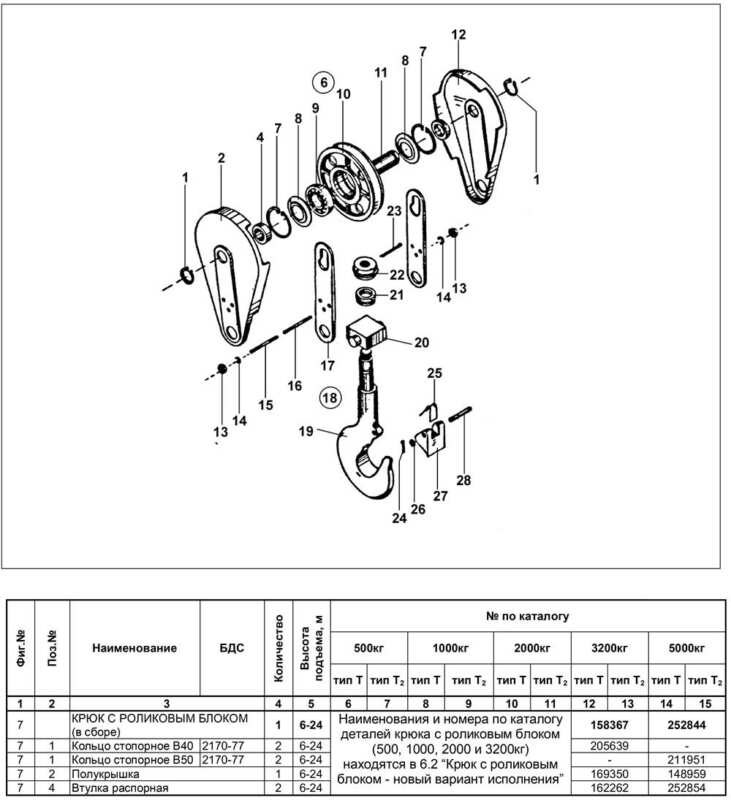

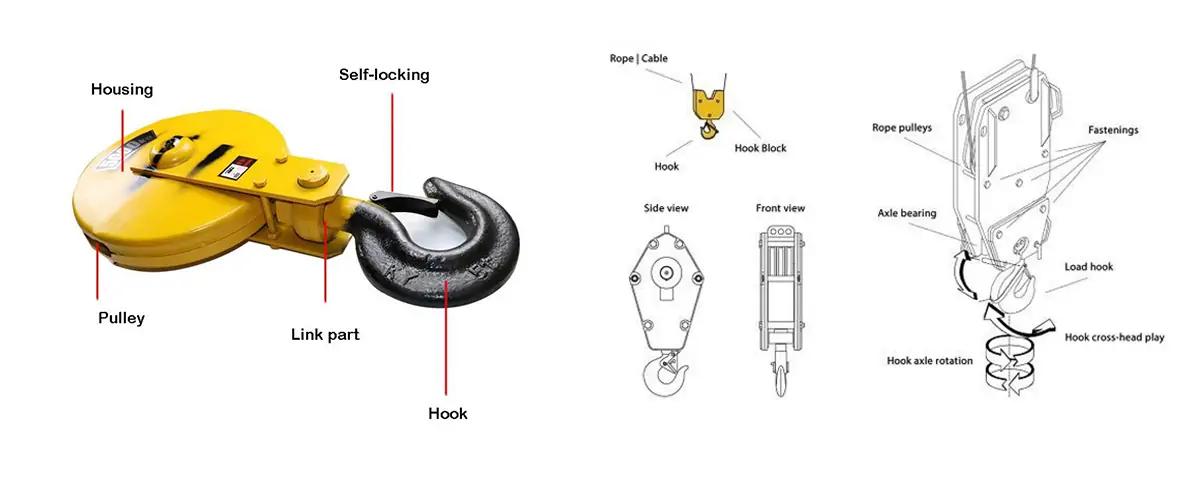

Общая конструкция
Классическая подвеска включает:
- крюк
- блоки (ролики под канат)
- оси и подшипники
- корпус
Во многих случаях — это ещё и полиспаст, который увеличивает грузоподъёмность за счёт кратности каната.
Виды крановых крюков

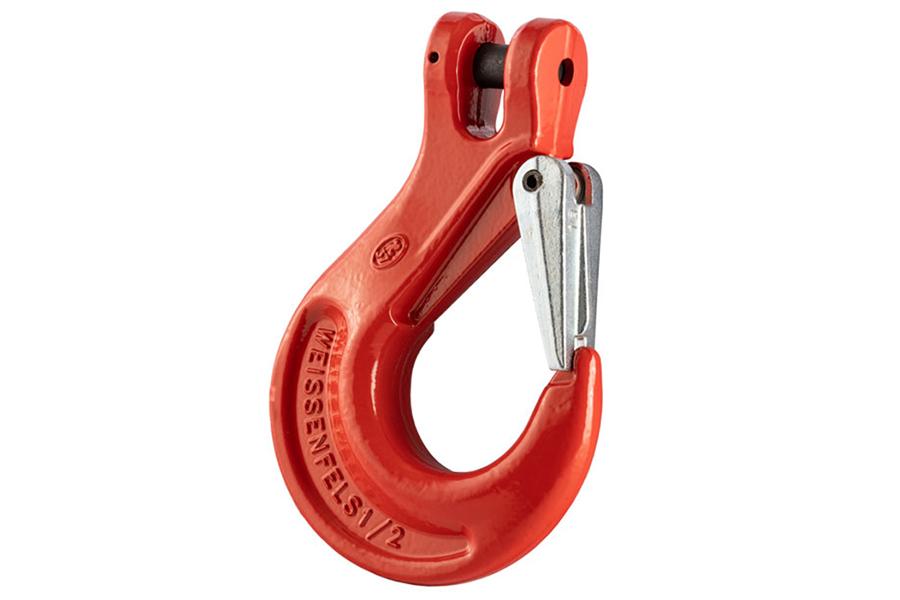

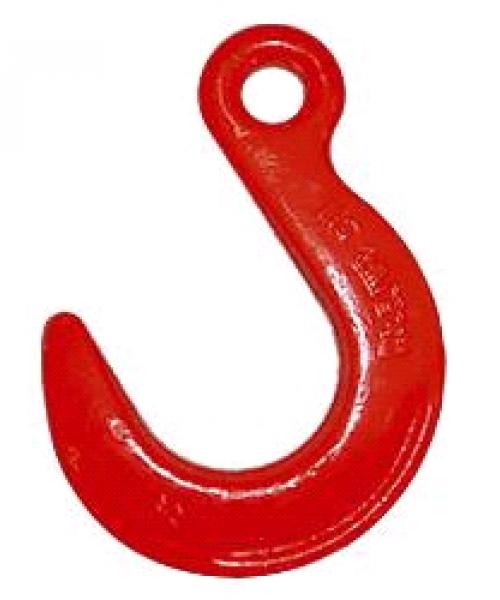

Однорогие крюки
Особенности:
- простая конструкция
- компактность
Где применяются:
- малые и средние нагрузки

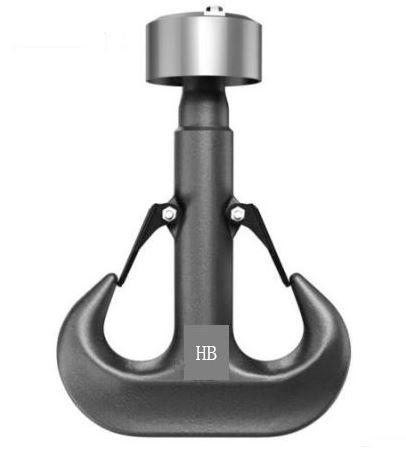

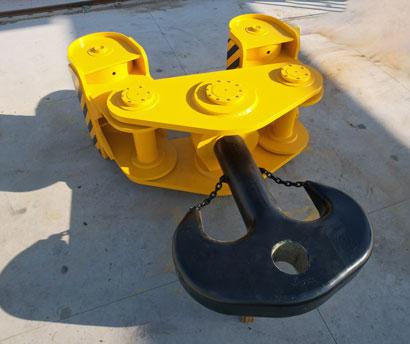

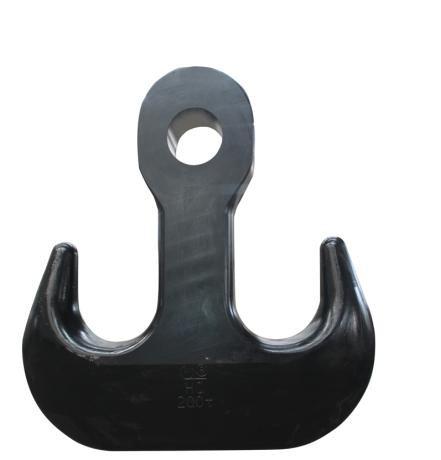

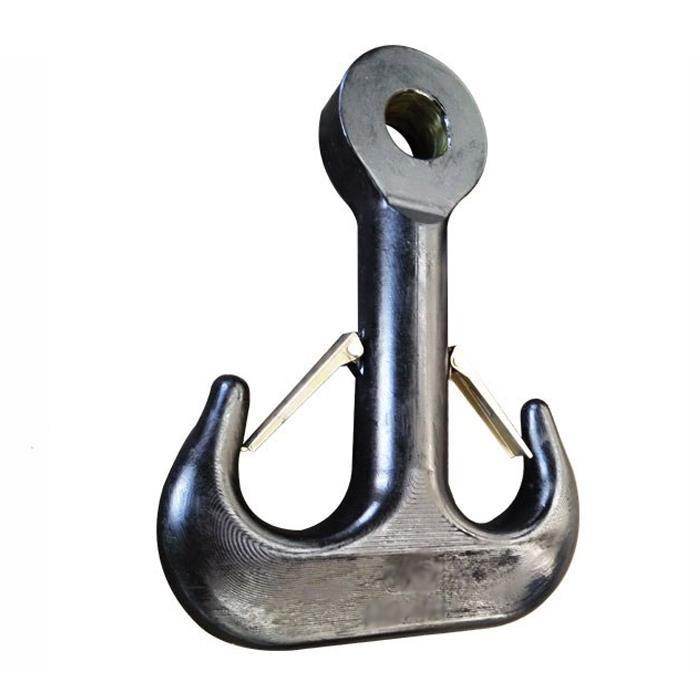

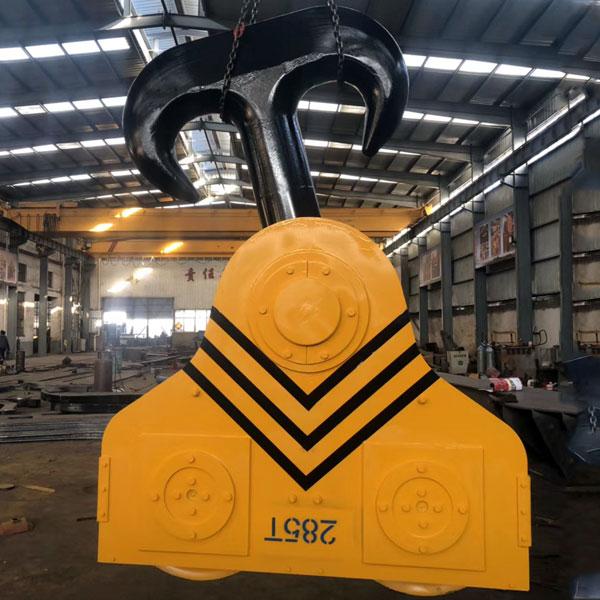

Двурогие крюки
Особенности:
- равномерное распределение нагрузки
- повышенная грузоподъёмность
Где применяются:
- тяжёлые краны
- металлургия

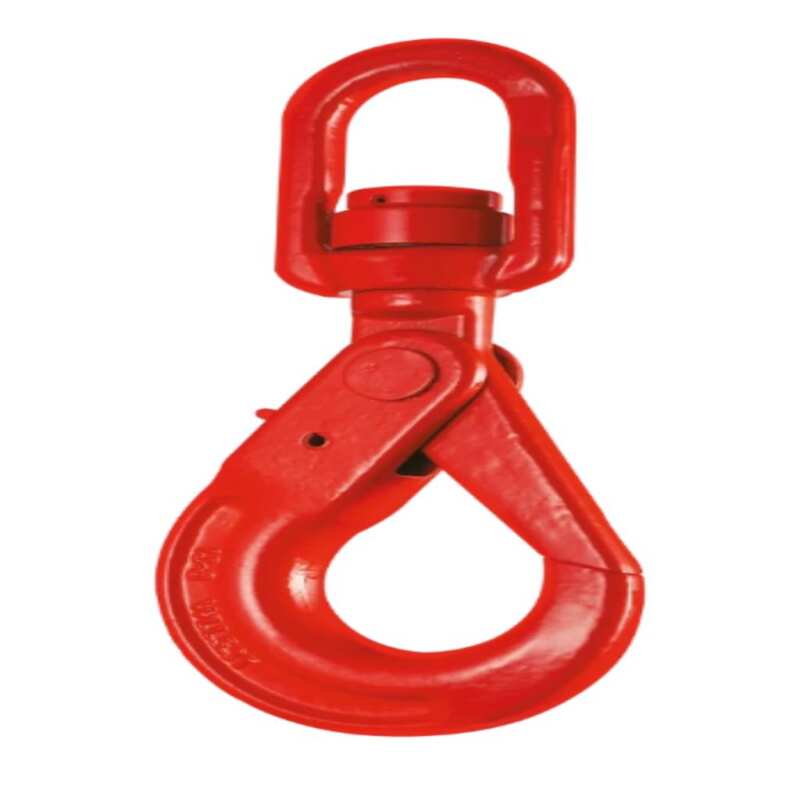

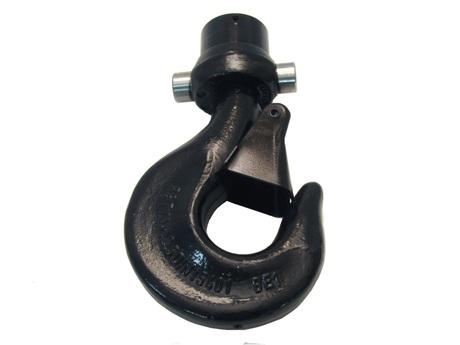

Вращение крюка: важная деталь
Современные подвески оснащаются подшипниками, которые позволяют крюку вращаться.
Зачем это нужно:
- снятие крутящих напряжений с каната
- удобство строповки
- снижение перекосов
Если крюк «заклинил» — нагрузка начинает передаваться на канат, и это ускоряет его разрушение.

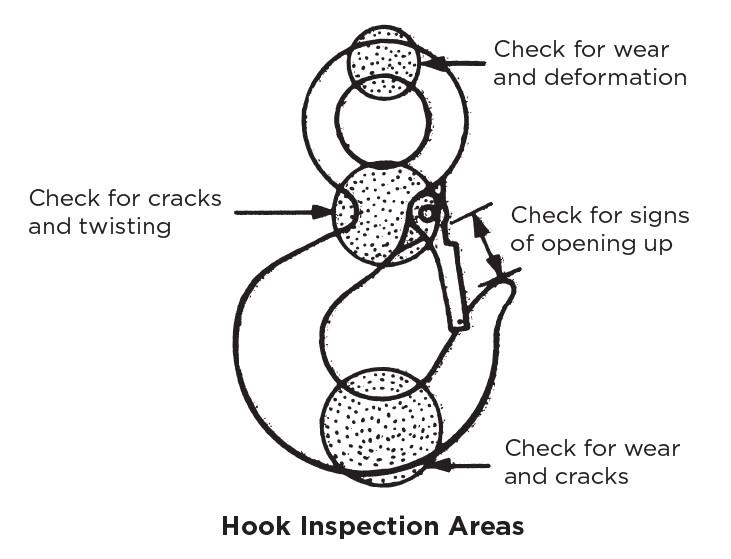

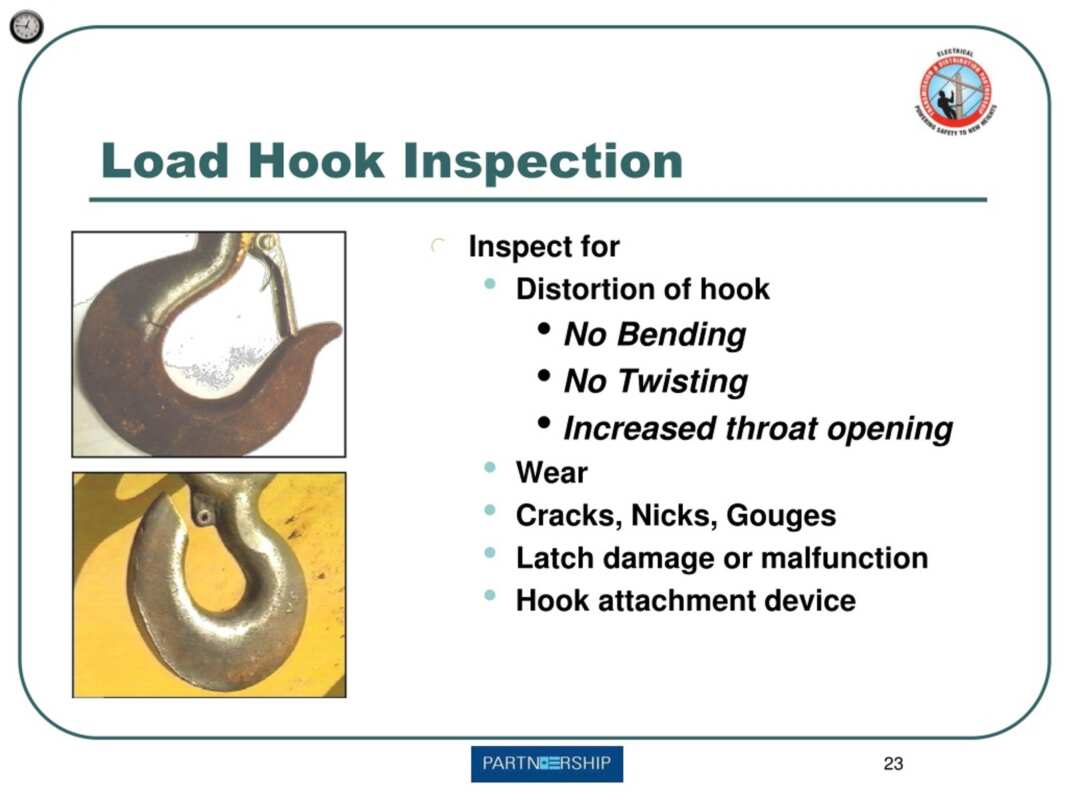

Основные риски и дефекты

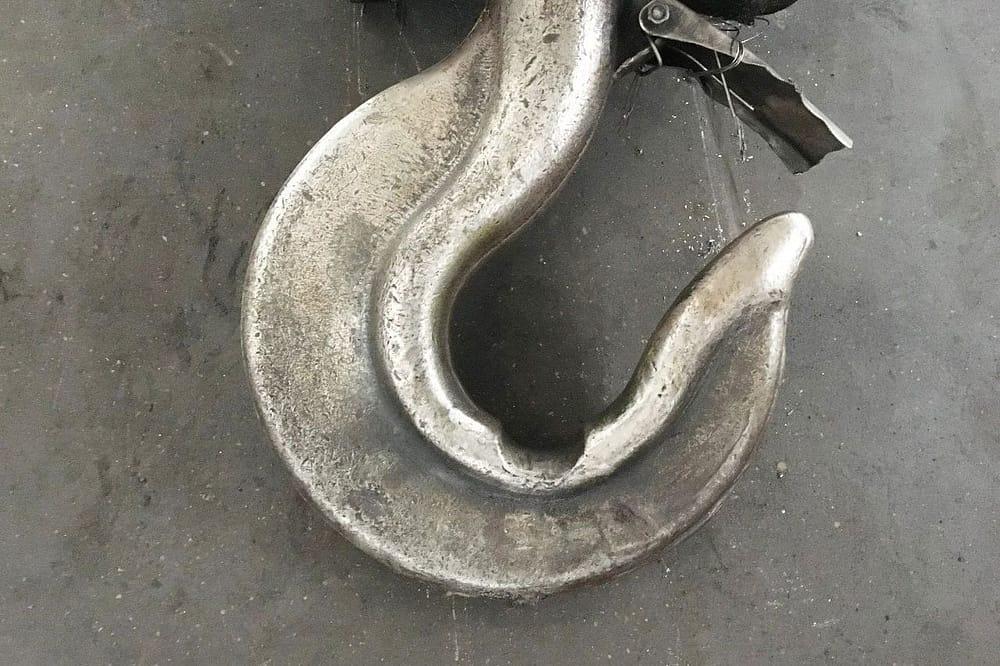

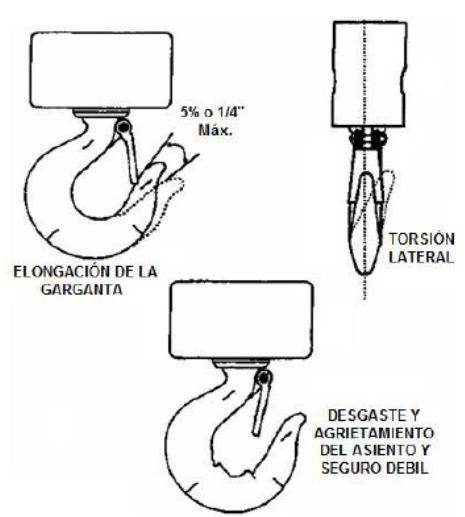

Износ зева крюка
Со временем:
- зев (открытая часть) увеличивается
- геометрия меняется
Опасность:
крюк может «соскочить» со стропа.
Трещины
Самый опасный дефект.
Возникают из-за:
- усталости металла
- перегрузок
- ударных нагрузок
Важно:
трещина = немедленная замена.
Износ блоков (роликов)
- канат начинает работать неправильно
- увеличивается трение
- ускоряется износ
Проблемы с подшипниками
- заклинивание
- неравномерное вращение
- повышенные нагрузки
Когда подвеску нужно менять
Ориентируются на:
- износ крюка (особенно зева)
- наличие трещин
- состояние блоков
- люфты и износ осей
Практическое правило:
если есть сомнения в крюке — его не ремонтируют, а меняют.
Типичные ошибки эксплуатации
❌ Перегрузка
Даже разовая:
- вызывает пластическую деформацию
- снижает запас прочности
❌ Удары и рывки
- разрушение подшипников
- образование трещин
❌ Неправильная строповка
- боковые нагрузки
- перекосы
- неравномерный износ

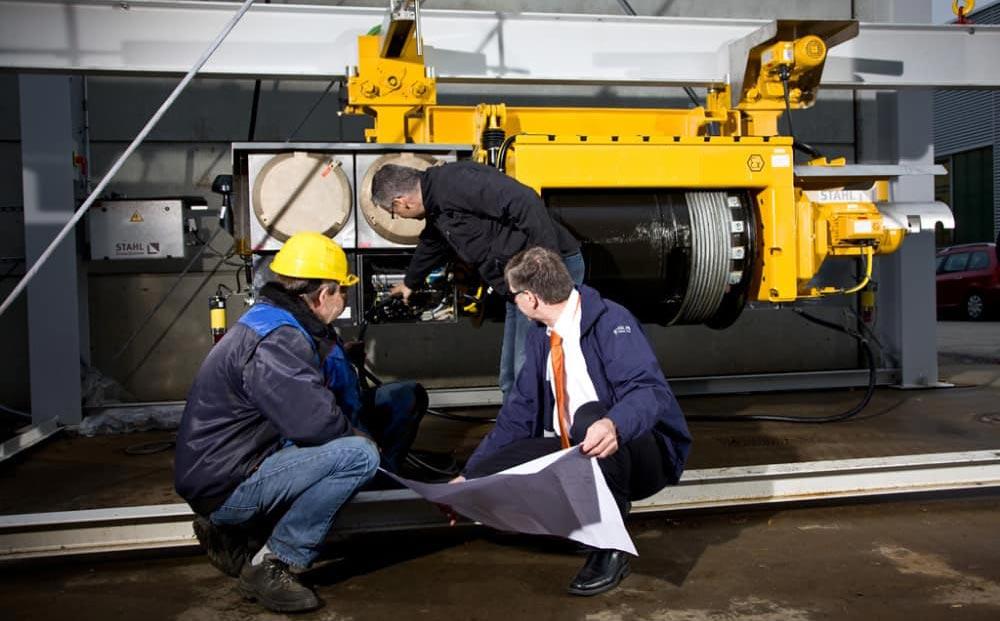

❌ Игнорирование осмотров
Крюк — один из немногих элементов, который должен проверяться регулярно и тщательно.
Практический вывод
Крюковая подвеска — это не просто «конец каната», а критический узел безопасности.
Важно понимать:
- она работает под максимальной нагрузкой
- она напрямую взаимодействует с грузом
- её отказ — это мгновенная авария
Правильный подход:
- регулярная диагностика
- контроль геометрии крюка
- своевременная замена
