Муфта — один из самых недооценённых элементов в крановом оборудовании. На схеме она выглядит как «промежуточная деталь» между двигателем и редуктором, но на практике именно она:
- гасит ударные нагрузки
- компенсирует перекосы
- спасает дорогие узлы от разрушения
Во многих случаях муфта — это первый «предохранитель» системы.
Где стоят муфты и зачем они нужны
Муфты устанавливаются между:
- двигателем и редуктором
- редуктором и исполнительным механизмом
И выполняют сразу несколько функций:
- передача крутящего момента
- компенсация несоосности
- демпфирование ударов
Основные типы муфт

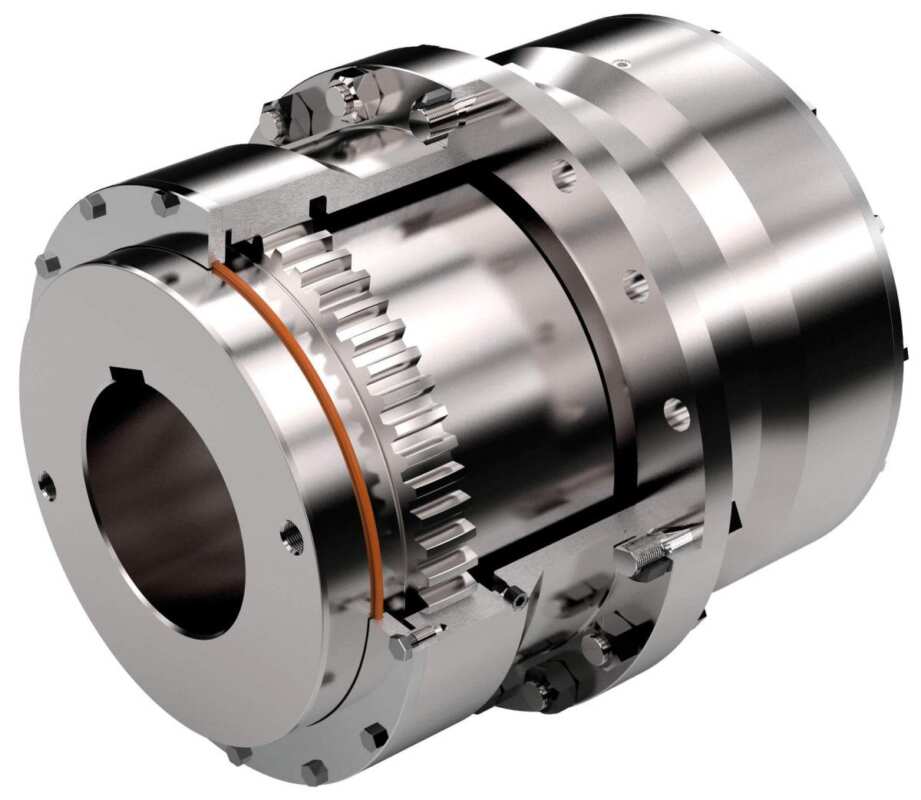

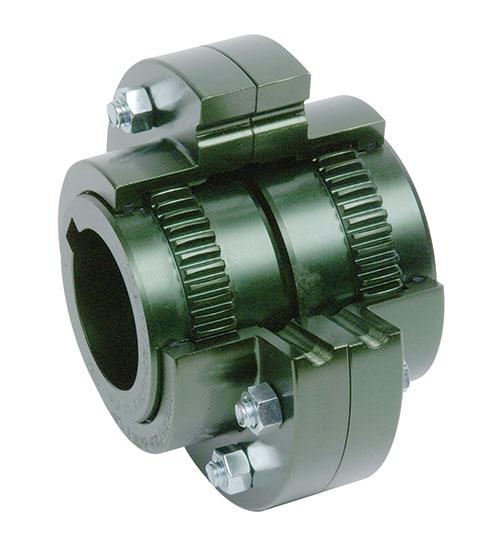

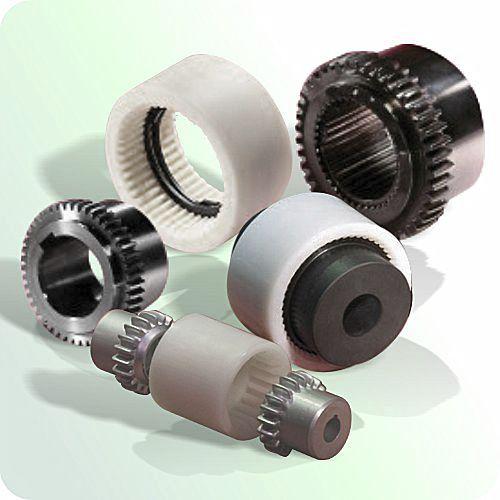

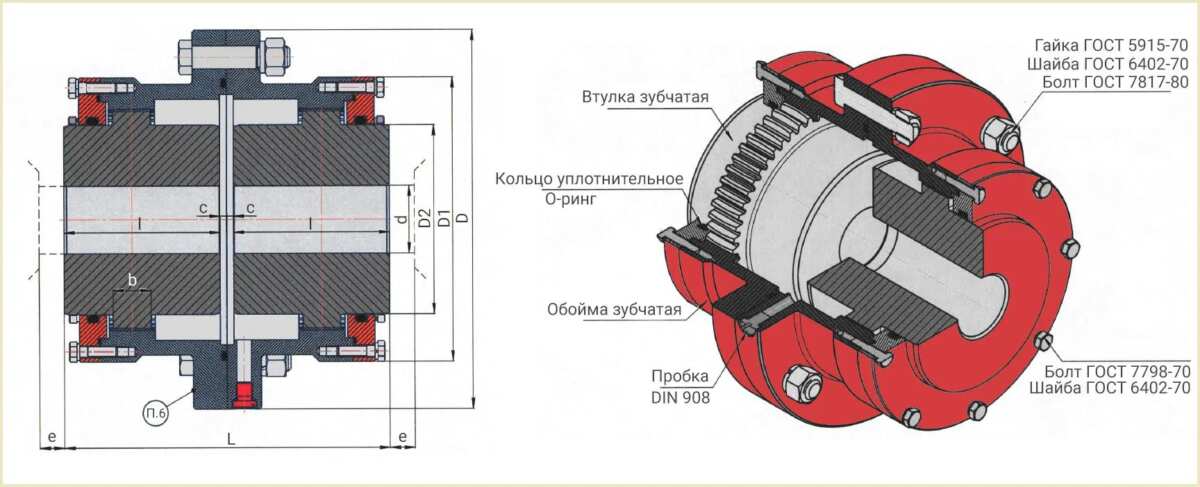

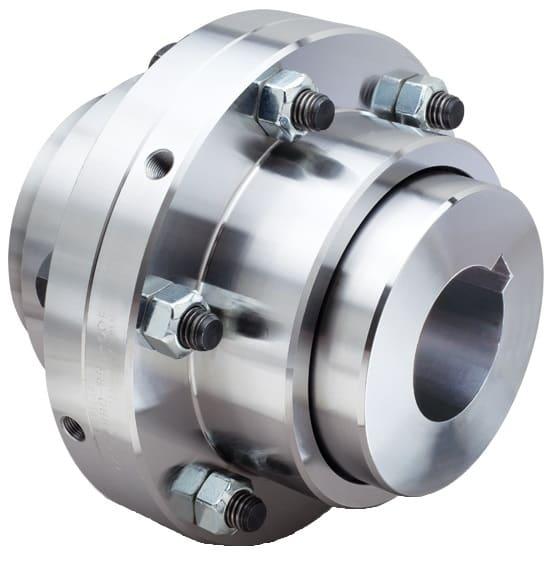

Зубчатые муфты
Классика для тяжёлых условий.
Плюсы:
- высокая нагрузочная способность
- долговечность
Минусы:
- требуют смазки
- чувствительны к загрязнению

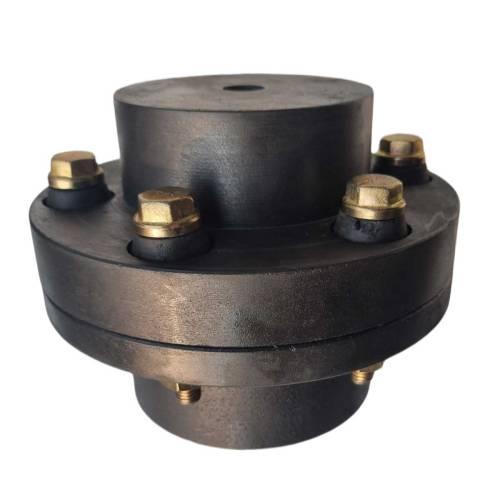

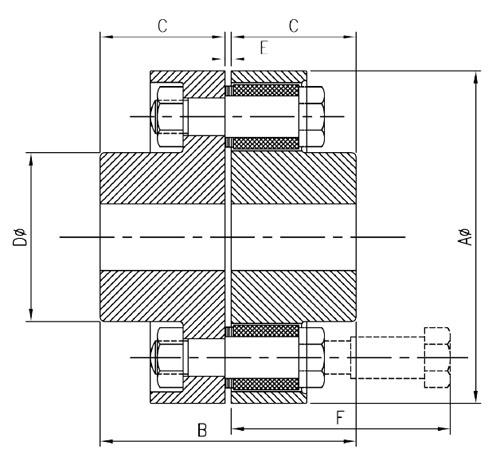

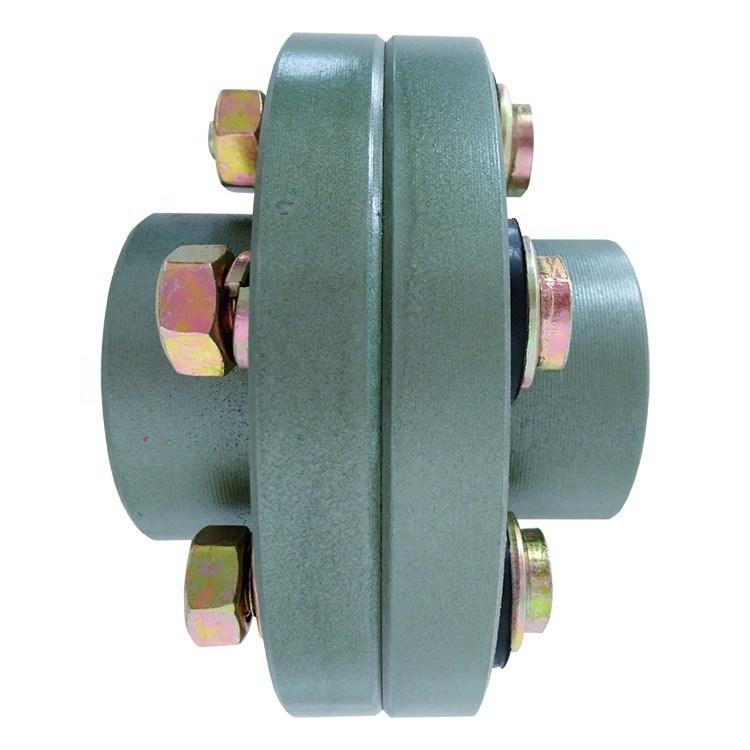

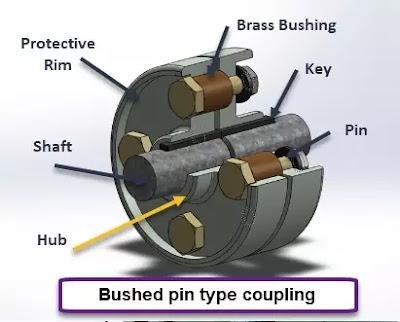

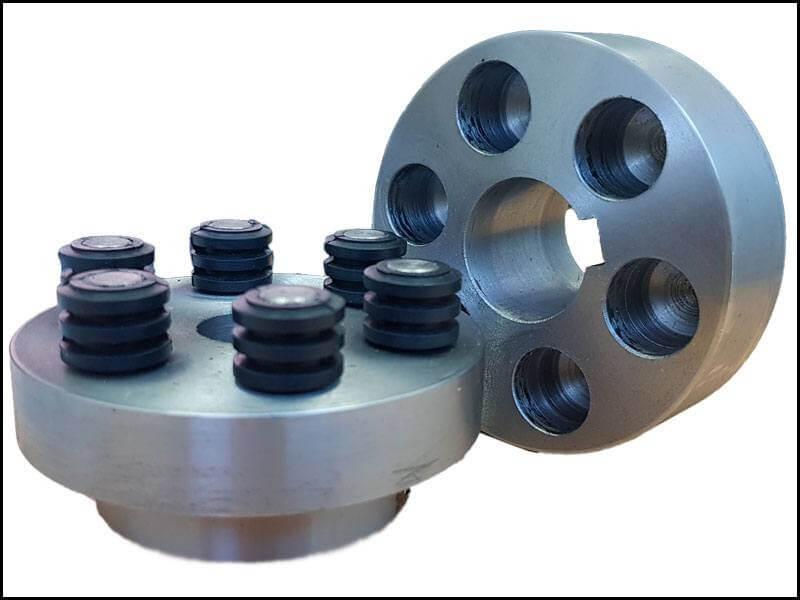

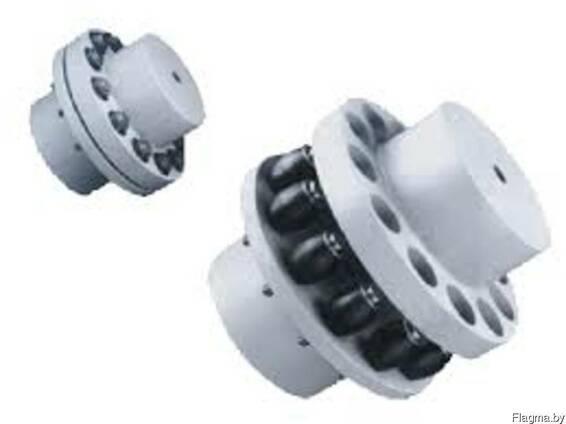

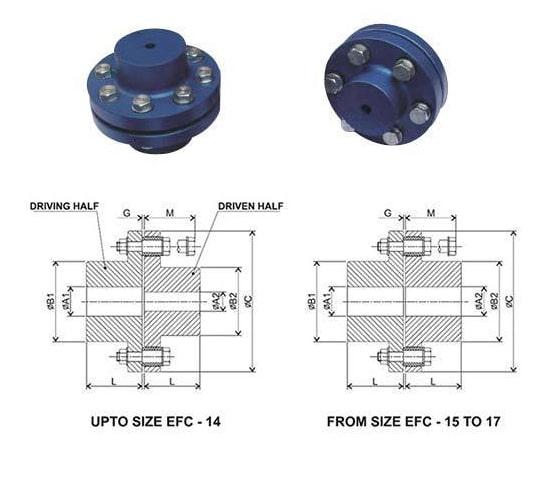

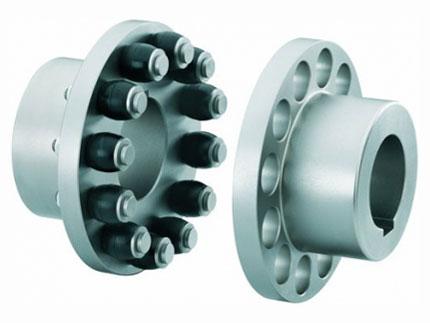

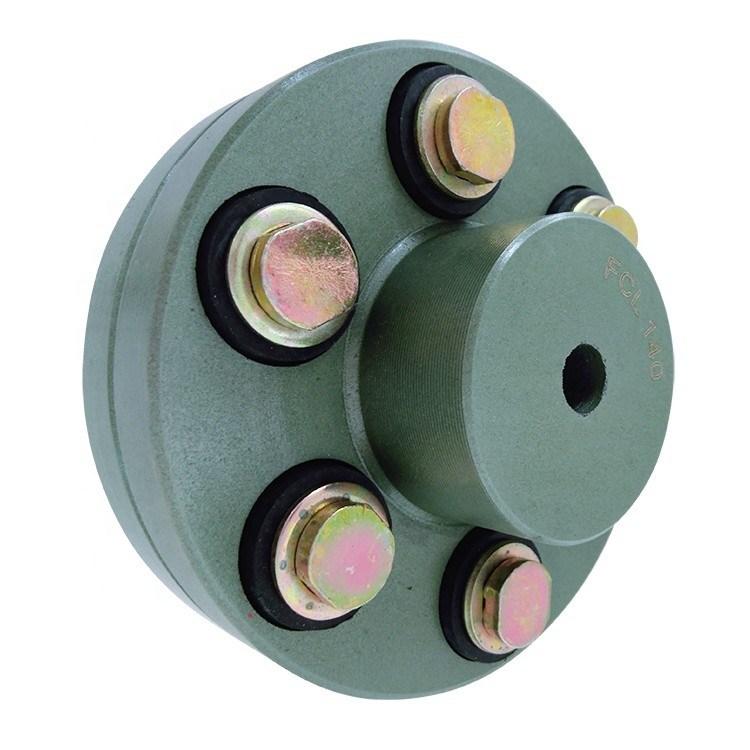

Втулочно-пальцевые муфты
Один из самых распространённых вариантов.
Особенности:

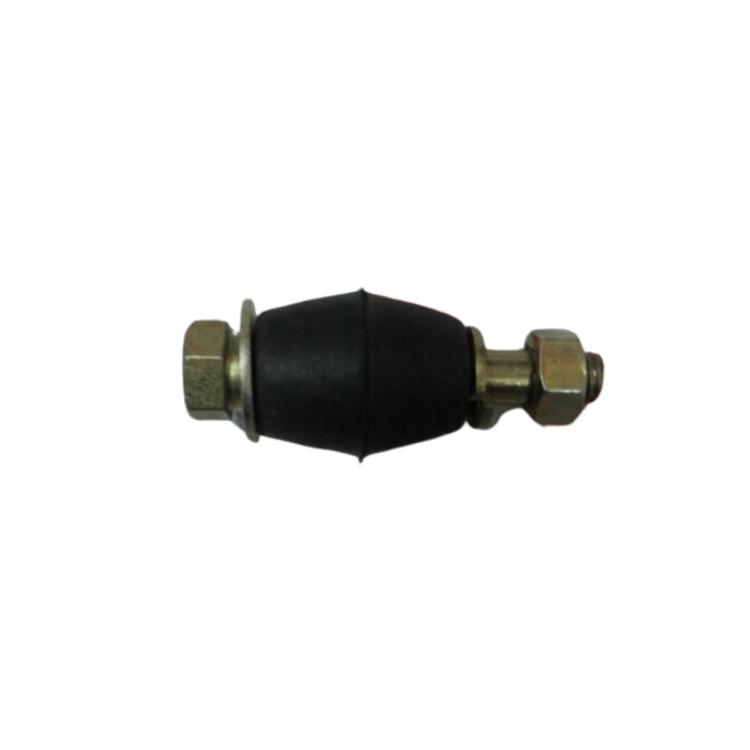

- наличие упругих втулок
- простая конструкция
Плюсы:
- демпфируют удары
- недорогие
Минусы:
- износ резиновых элементов

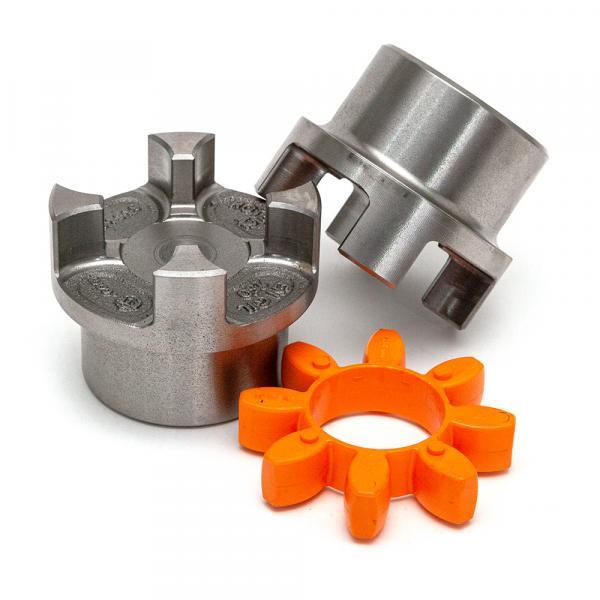

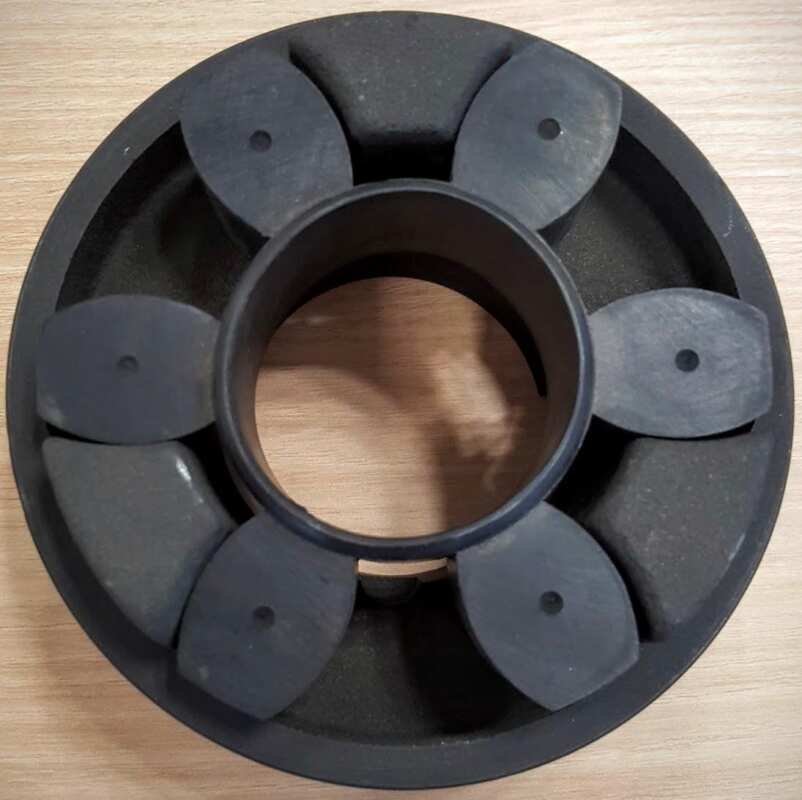

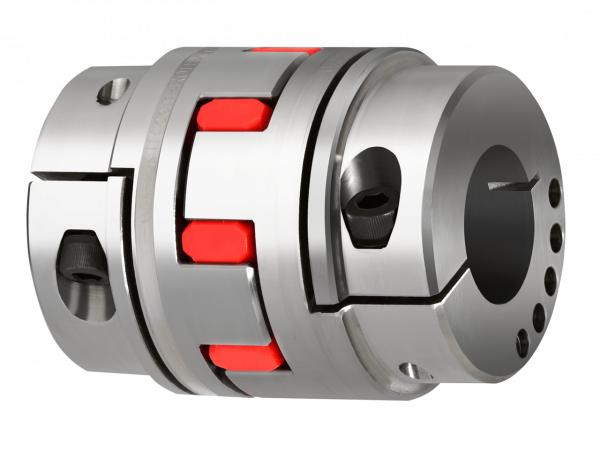

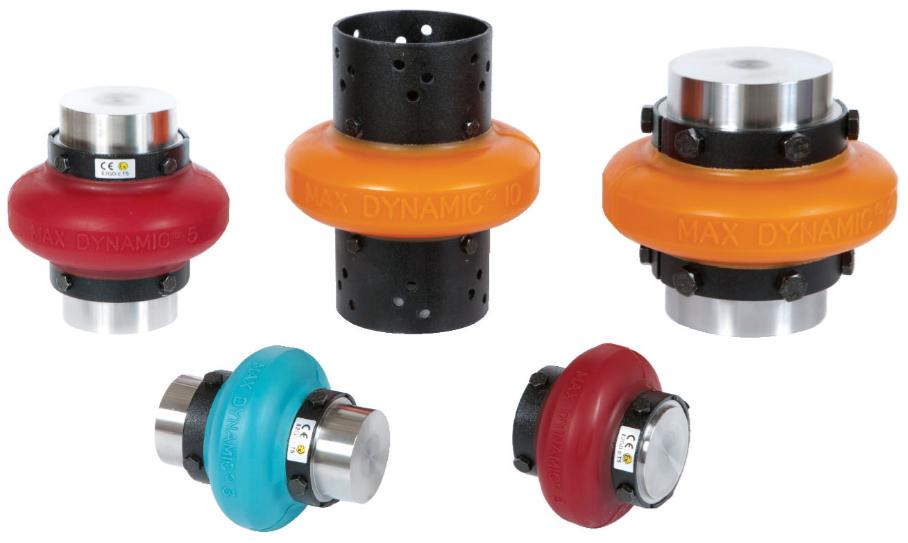

Упругие муфты (эластомерные)
Современное решение.
Плюсы:
- отличное гашение вибраций
- компенсация перекосов
Минусы:
- ограниченный ресурс эластомера
Жёсткие муфты (редко применяются)
- не компенсируют перекос
- требуют идеальной соосности
В кранах практически не используются.
Почему муфта — это «расходник», а не вечный узел
Многие воспринимают муфту как долговечный элемент. Это ошибка.
На практике:
- упругие элементы изнашиваются
- появляются люфты
- снижается эффективность демпфирования
И это нормально — муфта должна «принимать удар на себя», защищая остальное оборудование.
Основные проблемы и признаки износа

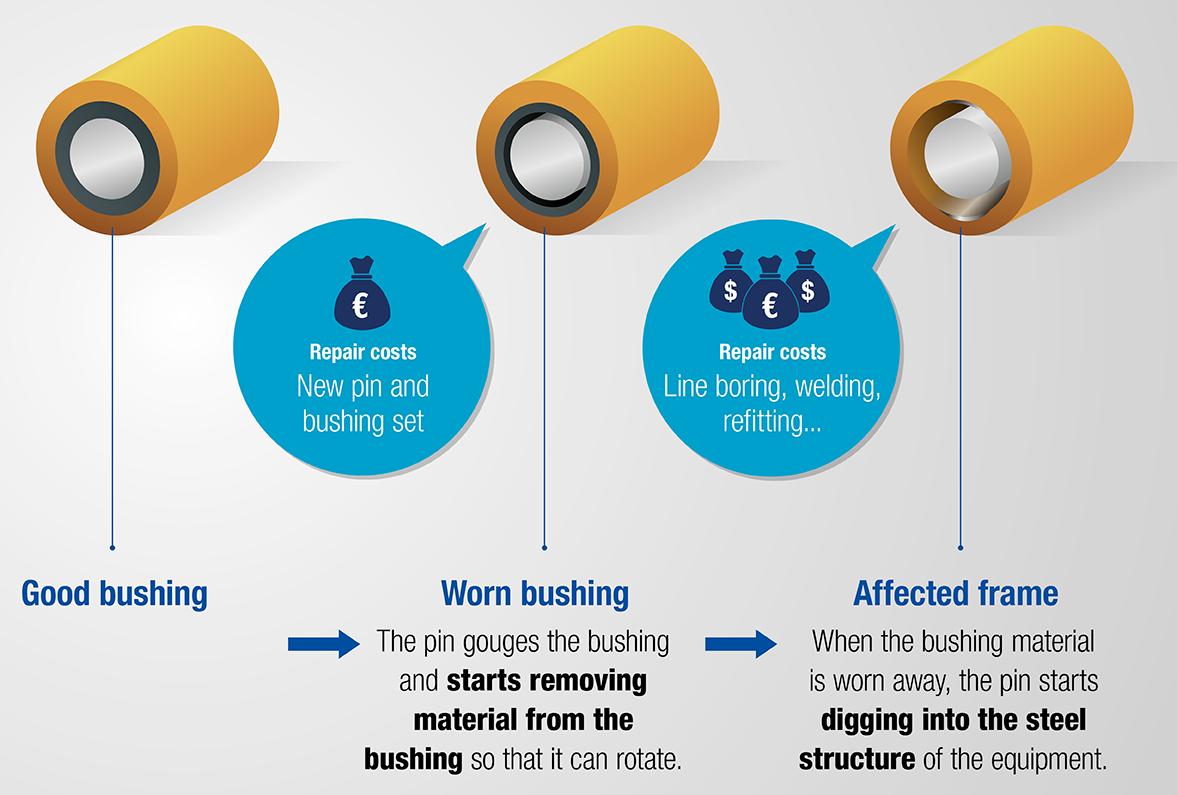

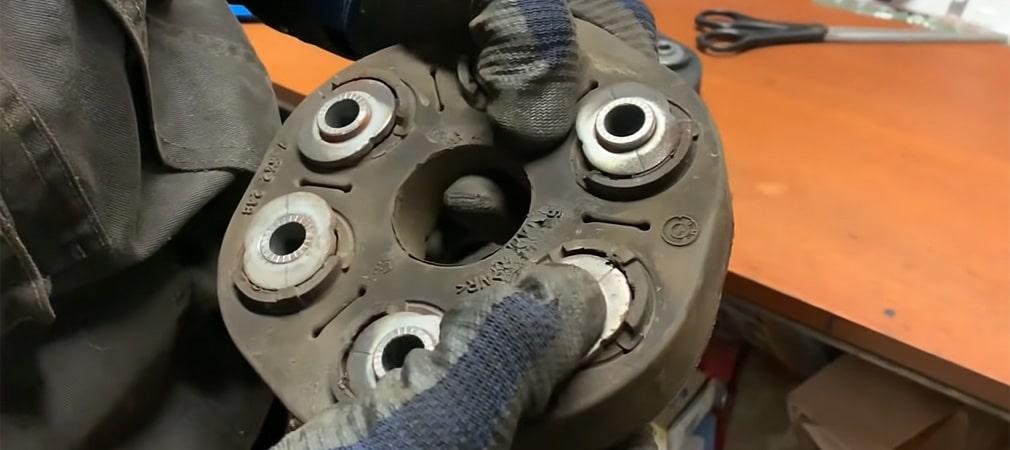

Износ упругих элементов
- трещины
- разрушение
- потеря эластичности
Люфты
- удары при пуске
- шум
- вибрации
Перегрев
Особенно у зубчатых муфт:
- из-за недостатка смазки
- из-за перегрузки
Разрушение элементов
Часто следствие:
- перекосов
- неправильного монтажа
Компенсация перекосов: ключевая функция
В реальности идеальной соосности нет никогда.
Муфта должна компенсировать:
- радиальные смещения
- угловые перекосы
- осевые перемещения
Если она этого не делает:
- нагрузка идёт на подшипники
- страдает редуктор
- снижается ресурс двигателя
Типичные ошибки
❌ Жёсткая муфта вместо упругой
Результат:
- ударные нагрузки идут напрямую
- быстрый износ всей системы
❌ Игнорирование центровки
Даже хорошая муфта не спасёт при сильной несоосности.
❌ Замена только резинок «на глаз»
Важно учитывать:
- материал
- жёсткость
- соответствие нагрузке
❌ Работа с изношенной муфтой
Это приводит к:
- разрушению редуктора
- поломке валов
Практический вывод
Муфта — это маленький элемент с большой ролью.
Она:
- защищает дорогие узлы
- снижает динамические нагрузки
- компенсирует ошибки монтажа
Правильный подход:
- регулярный контроль
- своевременная замена упругих элементов
- правильный подбор под нагрузку
