Системы безопасности и контроля — это совокупность технических средств и устройств, обеспечивающих безопасную и надёжную эксплуатацию кранов. Они контролируют рабочие параметры, ограничивают опасные действия, предупреждают аварийные ситуации и защищают как саму технику, так и обслуживающий персонал.

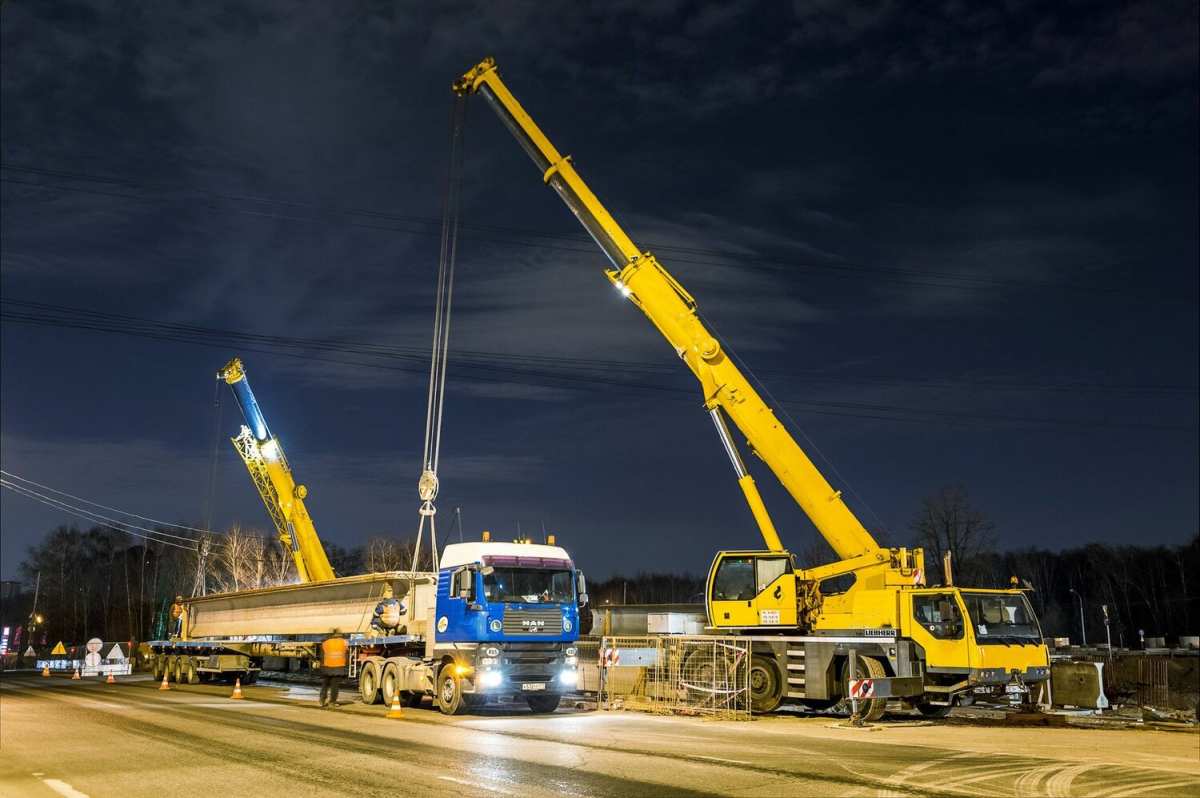

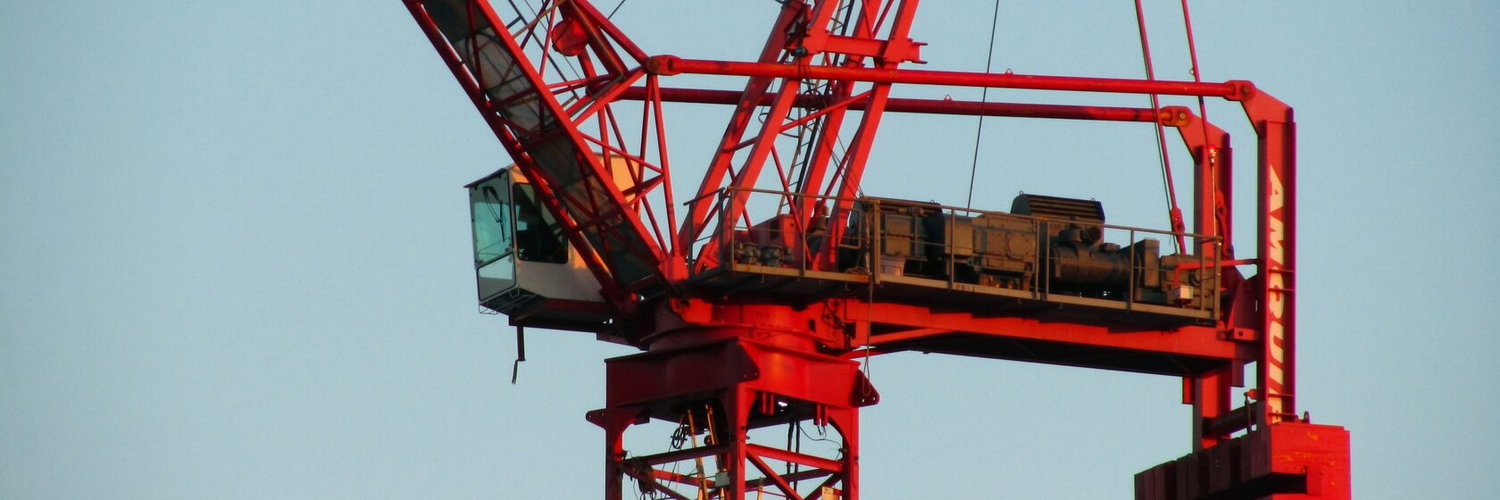

Без этих систем невозможна работа современных грузоподъёмных машин — как стационарных, так и мобильных, в том числе мостовых, башенных, козловых, портальных и автомобильных кранов.
Основные функции систем безопасности крана
Системы безопасности выполняют следующие задачи:
- Контроль перегрузки и ограничение подъёма свыше допустимой массы;
- Ограничение высоты и зоны работы;
- Контроль положения крана и груза;
- Блокировка опасных действий оператора;
- Предотвращение столкновений и опрокидывания;
- Диагностика неисправностей и передача сигналов тревоги.
Ключевые компоненты систем безопасности
1. Ограничитель грузоподъёмности
- Основное устройство, предотвращающее перегруз крана.
- Фиксирует фактический вес груза (механически, электронно или гидравлически).
- При превышении допустимого значения блокирует подъем или подаёт звуковой сигнал.
2. Ограничитель подъема (концевой выключатель)
- Устанавливается в верхней точке хода крюка.
- Останавливает механизм подъема при достижении крайнего положения.
3. Ограничитель поворота стрелы
- Используется в башенных и автокранах.
- Предотвращает вращение за пределы допустимого сектора.
4. Ограничитель вылета стрелы
- Контролирует максимальное разложение стрелы.
- Может быть как механическим, так и электронным.
5. Ограничитель передвижения
- Устанавливается в мостовых и козловых кранах.
- Ограничивает движение тележек или самого крана по рельсовому пути (концевые выключатели, датчики положения).
Электронные системы контроля
Современные краны всё чаще оснащаются интеллектуальными электронными системами, сочетающими в себе датчики, контроллеры и интерфейсы отображения:
1. Система защиты от опрокидывания
- Распределяет массу и следит за устойчивостью (актуально для мобильных кранов).
- Может учитывать вылет стрелы, массу груза, уклон основания.
2. Черный ящик крана (регистратор событий)
- Записывает действия оператора, нагрузки, аварийные срабатывания.
- Используется для анализа инцидентов и технического аудита.
3. Сенсорные датчики и датчики угла наклона
- Применяются для оценки наклона крана, положения стрелы, крюка.
- Данные используются для корректной работы ограничителей и визуализации на дисплеях.
4. Система предотвращения столкновений
- Используется в башенных и мостовых кранах.
- Предупреждает о приближении к другим кранам, зданиям, кабелям.
- Может основываться на радиодатчиках, лазерных сканерах или GPS.
Визуальные и звуковые системы оповещения
- Сигнальные лампы: информируют о включении механизмов, перегрузке, режиме движения.
- Звуковые сирены и зуммеры: предупреждают о начале подъема, включении крана, опасной ситуации.
- Информационные дисплеи в кабине: отображают массу груза, вылет стрелы, высоту, наклон и другие параметры.
Автоматизированные системы управления и диагностики
Современные краны могут быть оснащены платформами мониторинга в реальном времени:
- Считывание данных с датчиков и передача оператору;
- Удалённая диагностика технического состояния;
- Автоматическая остановка при возникновении опасности;
- Ведение журнала технического состояния и обслуживания.
Требования к системам безопасности
В большинстве стран (в том числе по ГОСТ, ISO, EN) системы безопасности кранов должны:
- Быть автономными и надёжными;
- Иметь резервные цепи или механизмы;
- Обеспечивать точную и оперативную работу;
- Поддерживать самодиагностику и возможность тестирования.
К ним предъявляются высокие требования по виброустойчивости, температурному диапазону и электромагнитной совместимости.
Обслуживание и проверка
Для надёжной работы систем безопасности важно:
- Регулярно проверять чувствительность датчиков и исправность кабелей;
- Выполнять периодическую калибровку ограничителей и датчиков;
- Следить за работоспособностью сигнализации;
- Проводить проверки перед каждой сменой;
- Хранить журнал технического обслуживания.
Системы безопасности и контроля — это ключевой элемент крановой техники, обеспечивающий защиту от несчастных случаев, поломок и разрушений. Их наличие и исправность — не просто требование стандартов, а жизненно важная часть эксплуатации. По мере развития технологий, крановое оборудование становится всё более интеллектуальным и автономным, а системы безопасности — всё более многофункциональными и точными.
