Без надёжного токоподвода кран просто не работает. Но на практике именно эта система часто становится источником:
- рывков и остановок
- искрения
- сбоев в управлении
- ускоренного износа электрооборудования
И проблема в том, что токоподвод редко рассматривают как критичный узел — пока не начинаются постоянные «плавающие» неисправности.
Разберёмся, какие системы применяются и где возникают реальные проблемы.
Основные типы токоподвода

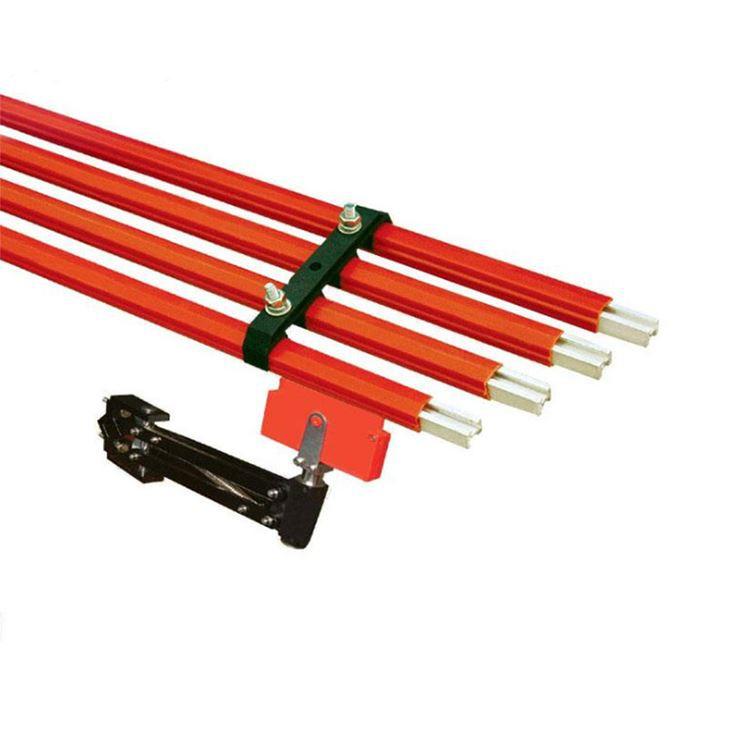

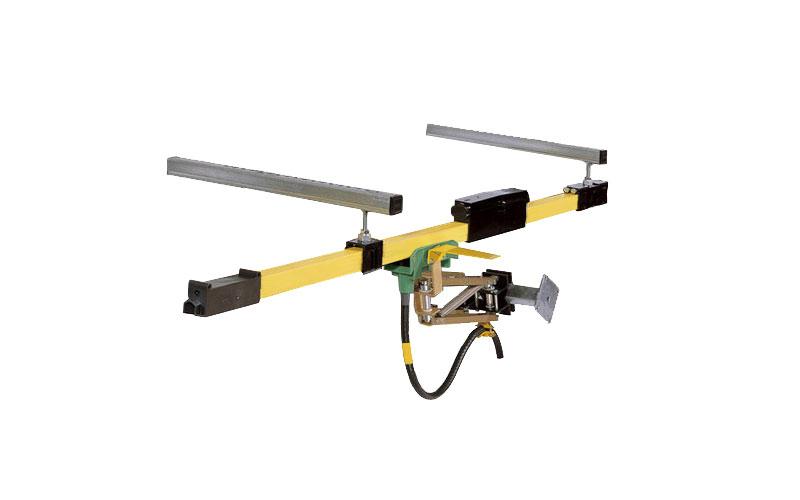

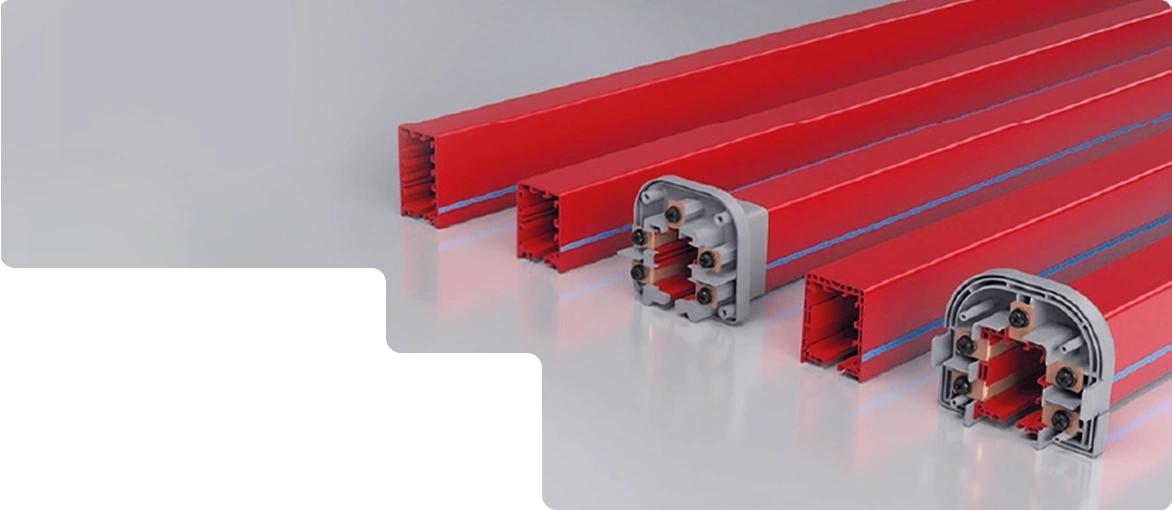

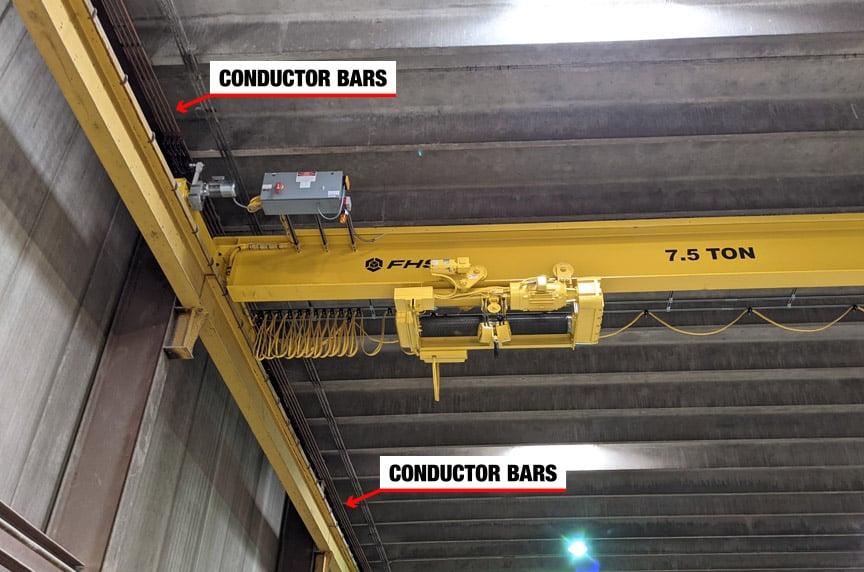

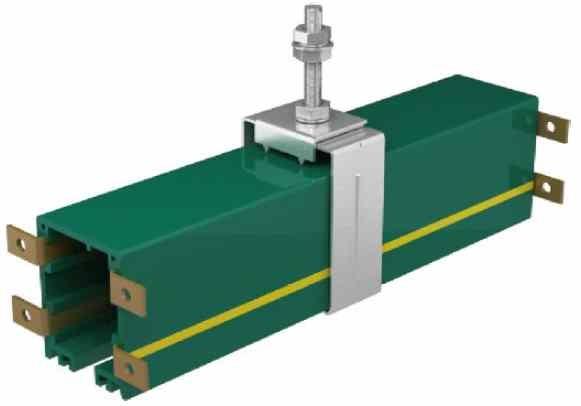

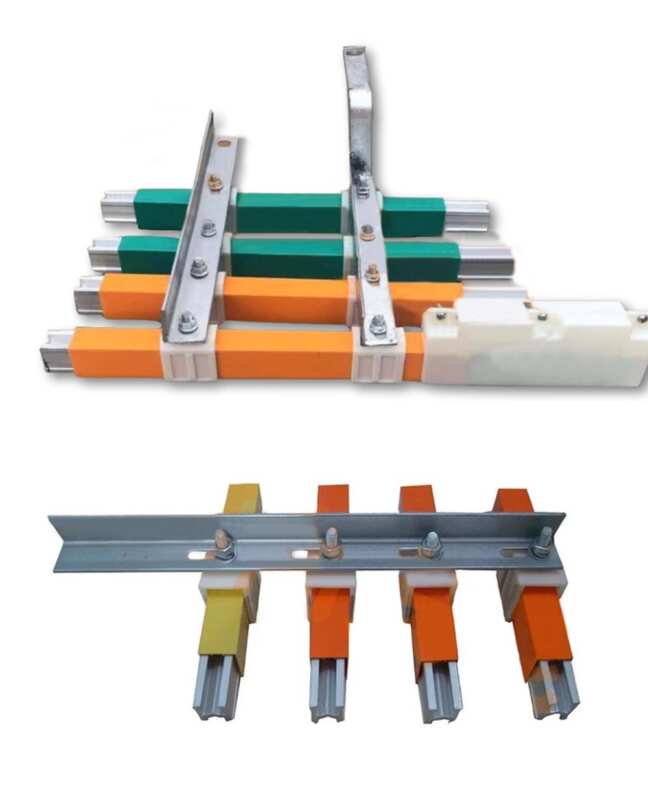

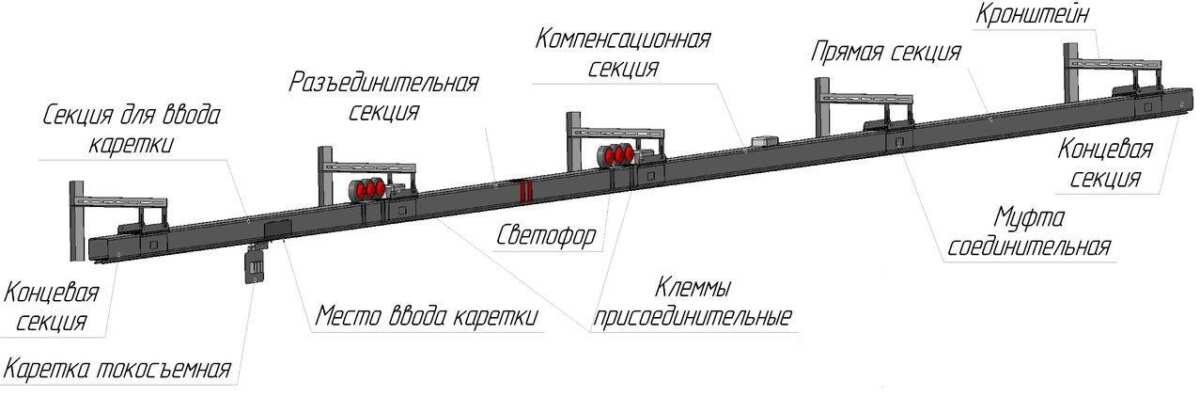

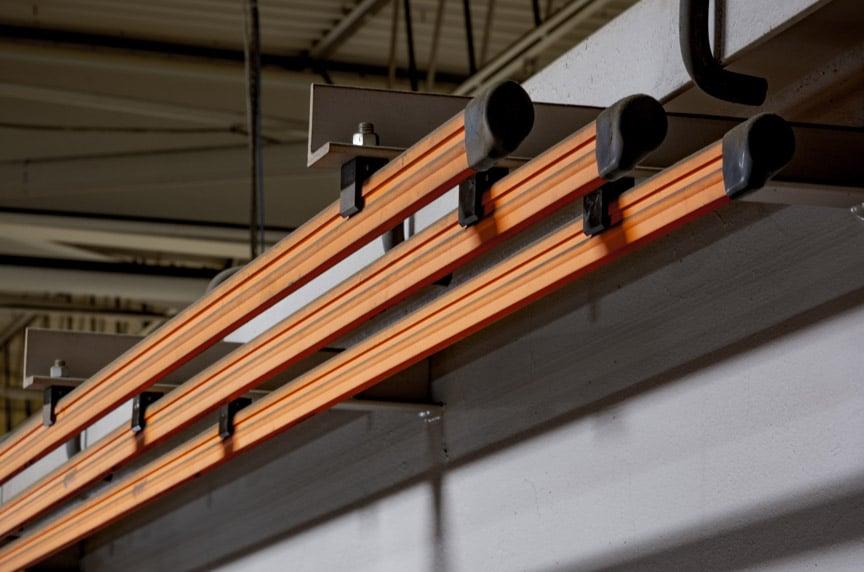

Троллейные системы (жёсткие шины)
Самое распространённое решение для мостовых кранов.
Особенности:
- стационарные токопроводящие шины
- токосъёмники движутся вместе с краном
Плюсы:
- надёжность
- высокая токовая нагрузка
- долговечность
Минусы:
- чувствительность к загрязнению (в открытых системах)

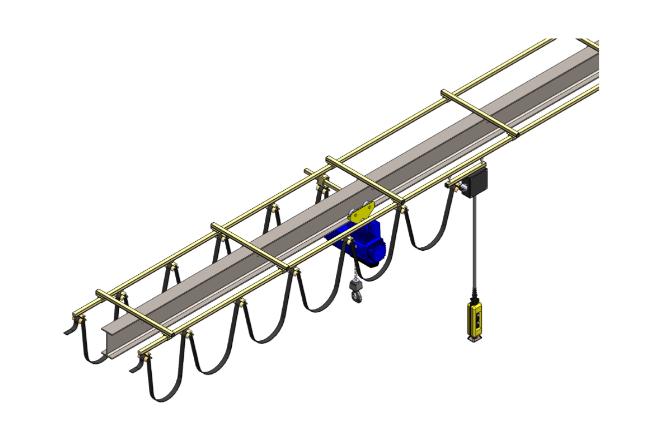

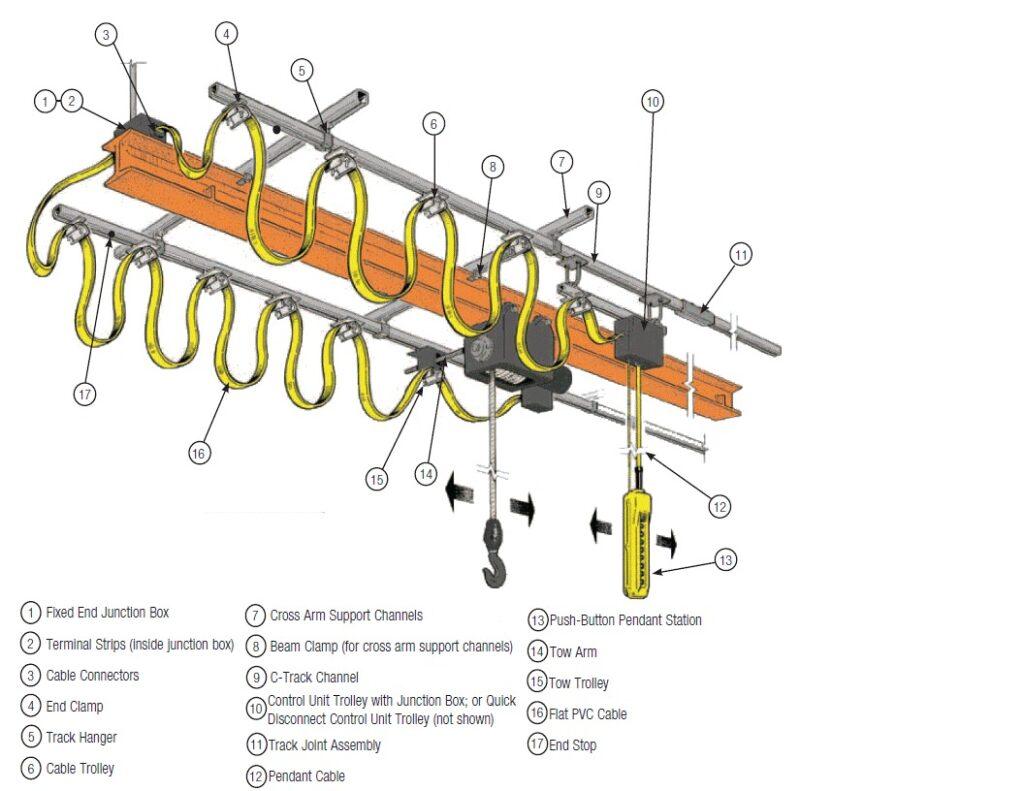

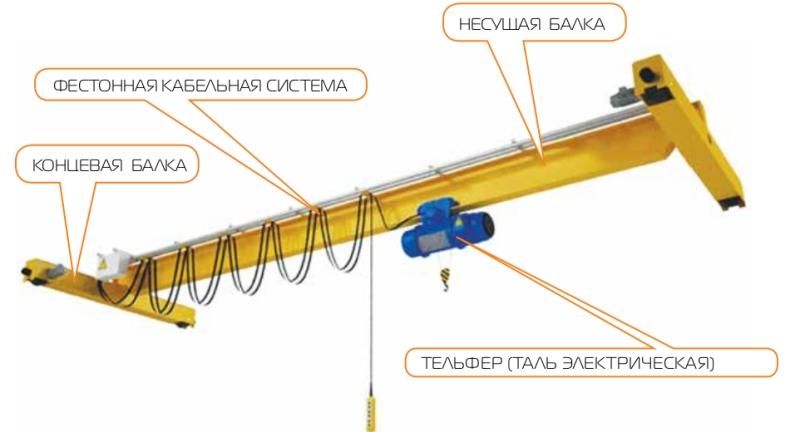

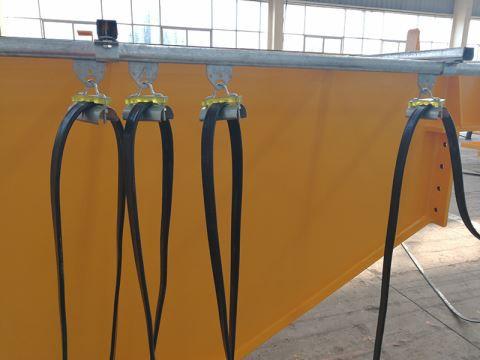

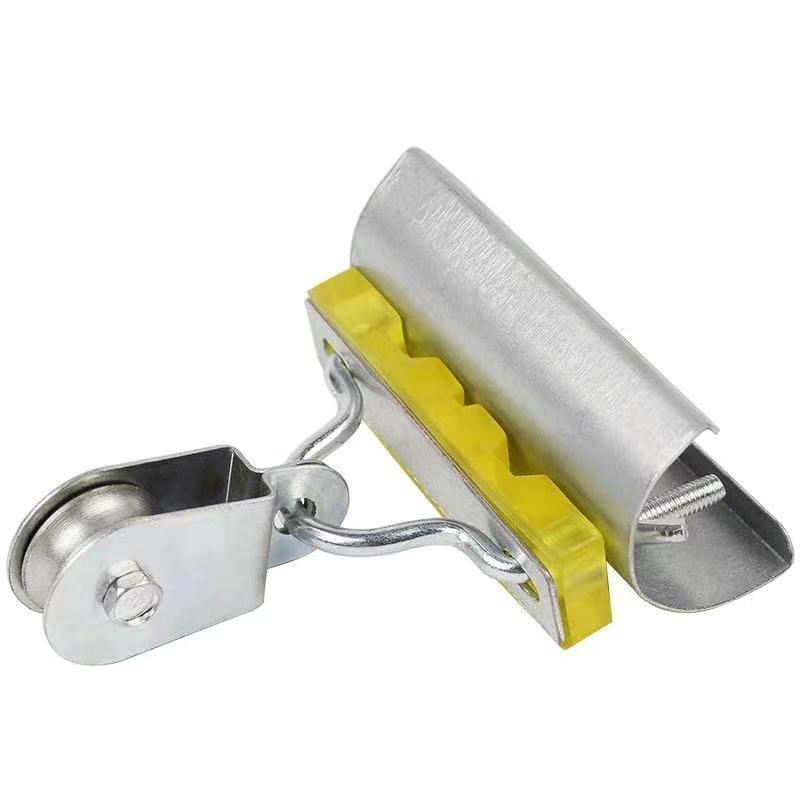

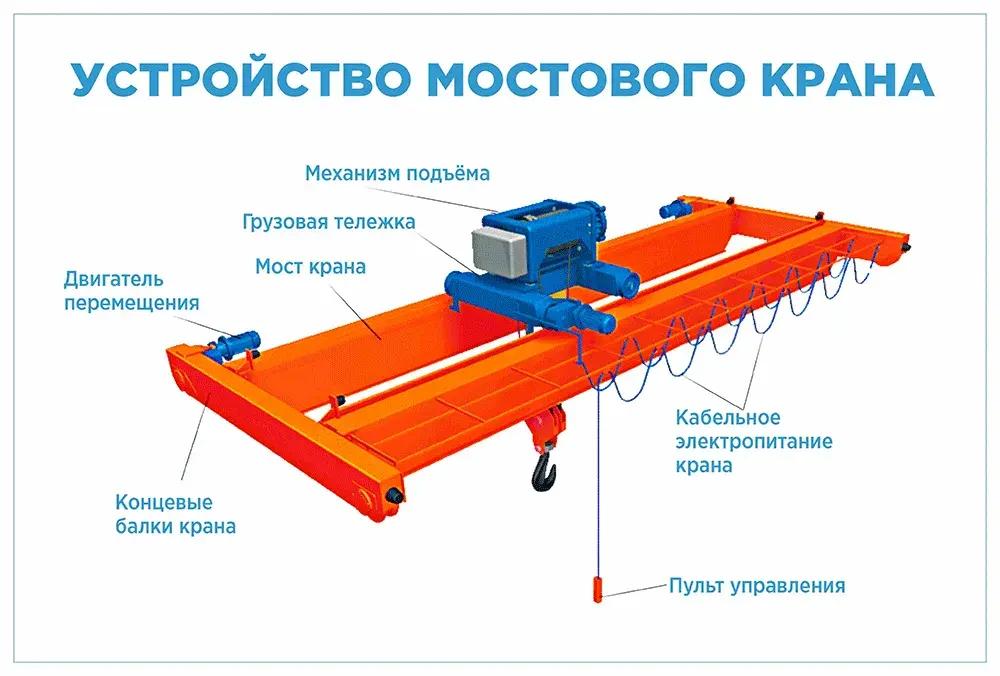

Кабельные системы (фестонные)
Используются там, где нужна гибкость.
Особенности:
- кабели подвешены на тележках
- перемещаются вместе с механизмом
Плюсы:
- простота
- универсальность
Минусы:
- износ кабеля
- риск повреждений

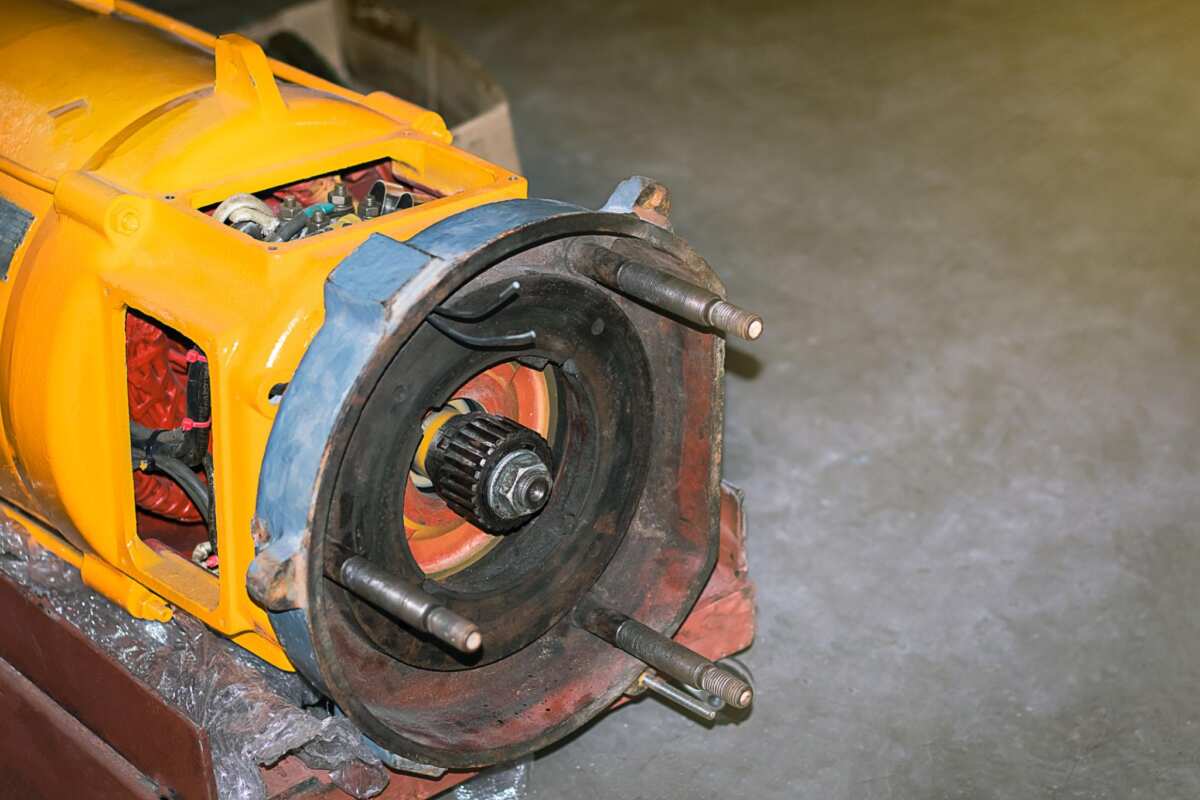

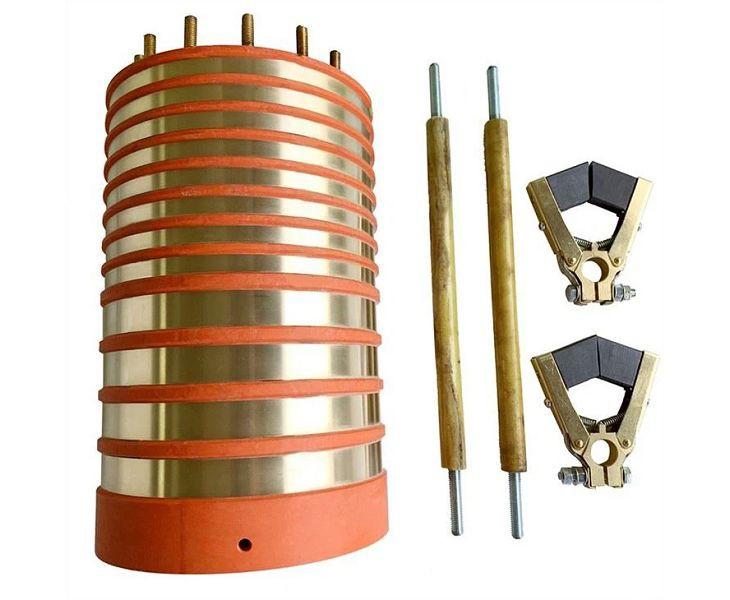

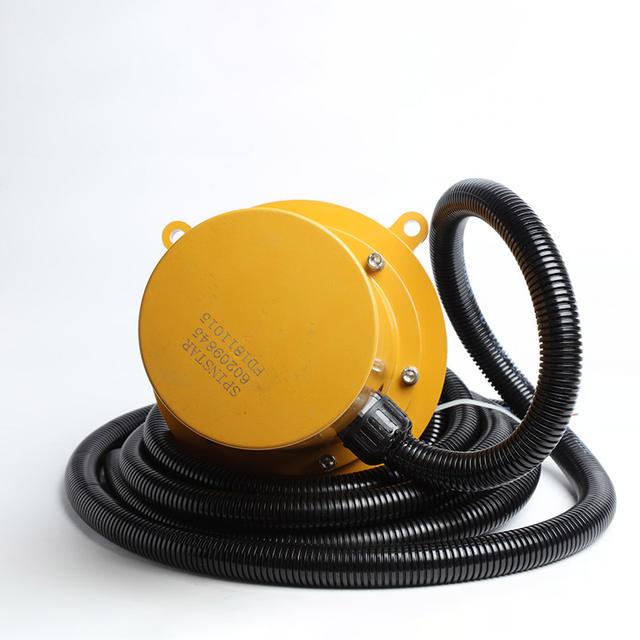

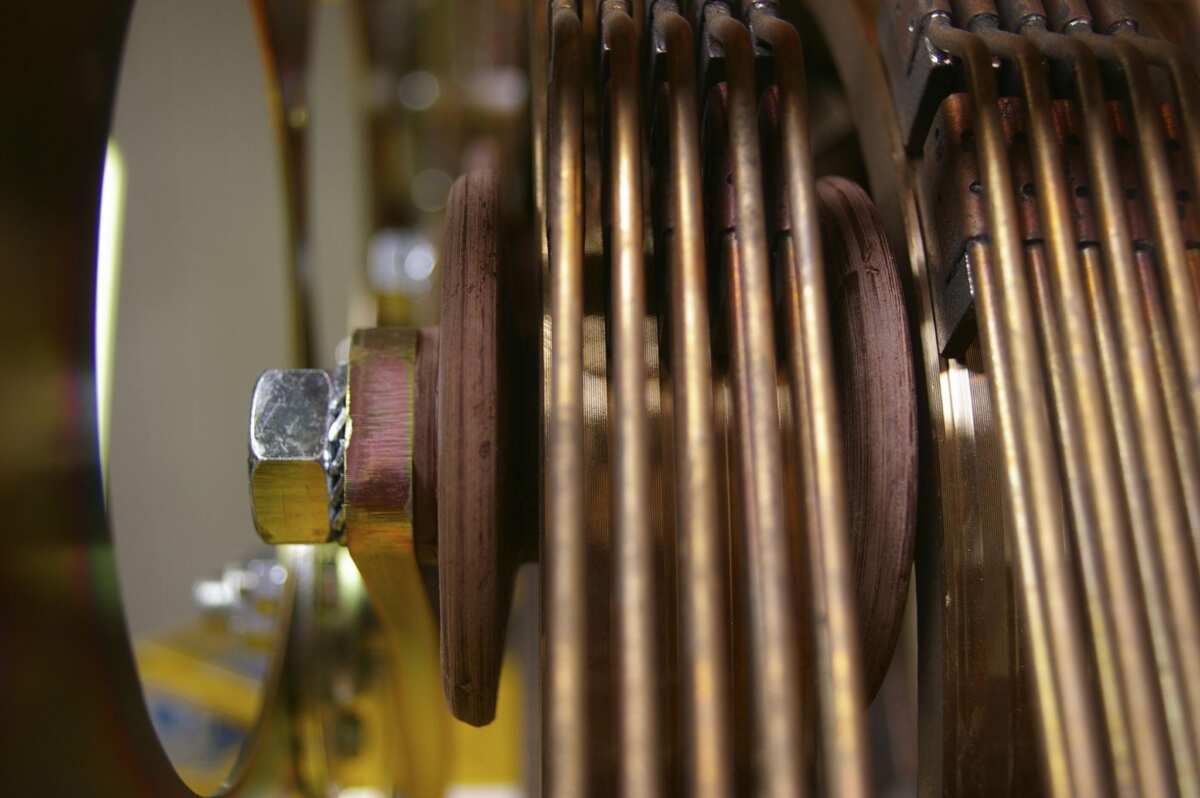

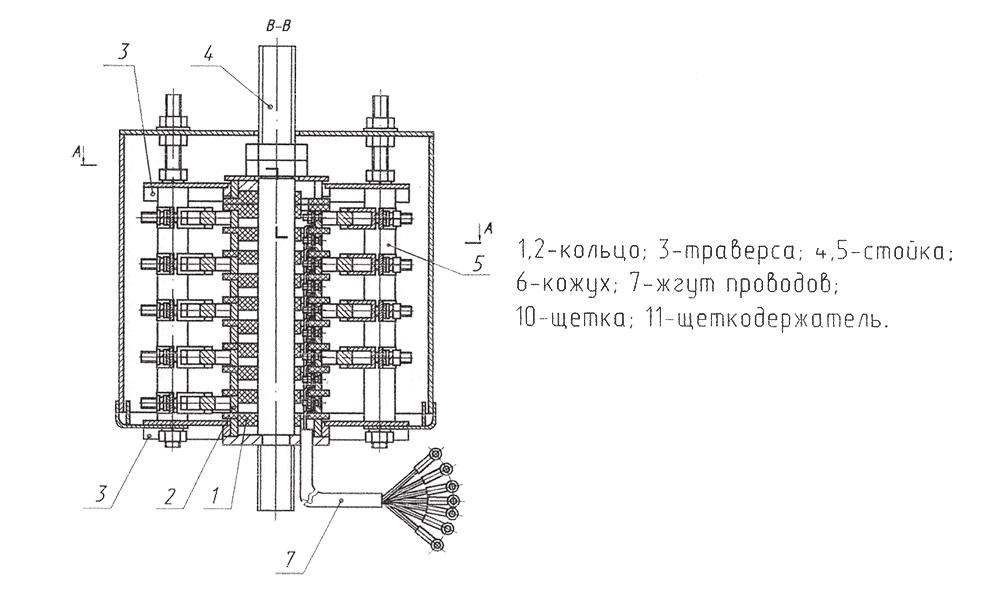

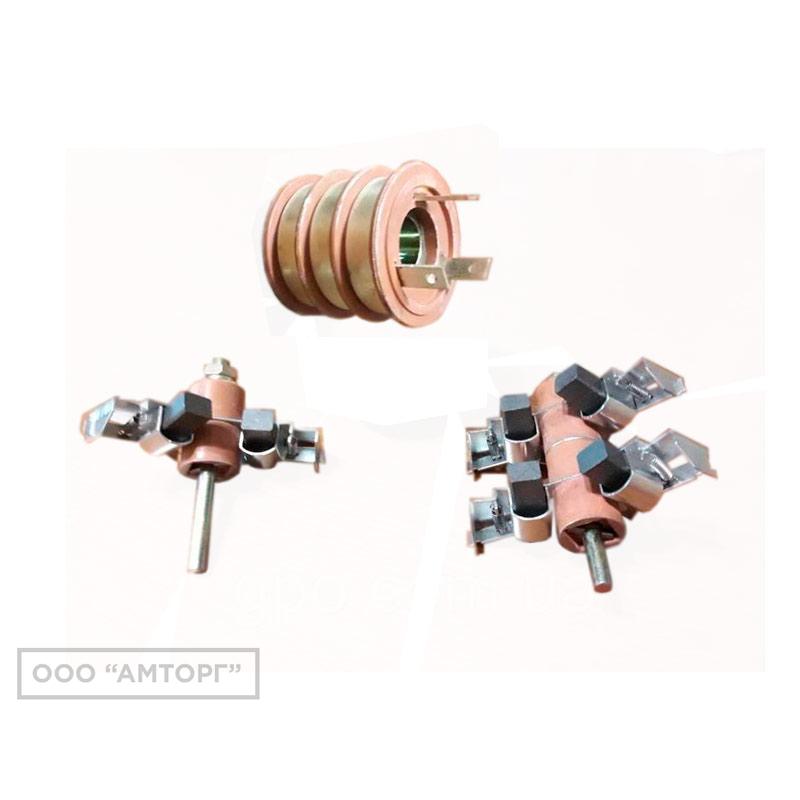

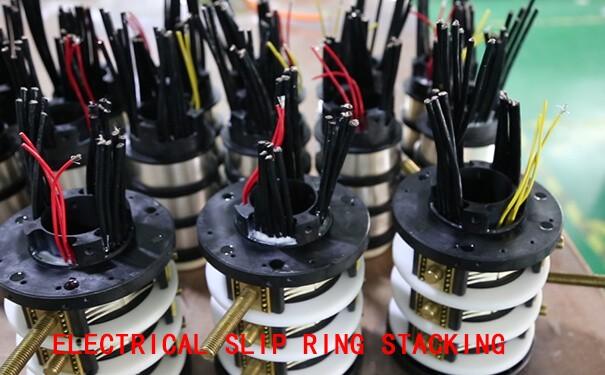

Кольцевые токоприёмники
Применяются во вращающихся механизмах.
Особенности:
- передача тока через кольца и щётки
- обеспечивают непрерывное вращение
Плюсы:
- возможность вращения без ограничения
- компактность
Минусы:
- износ щёток
- необходимость обслуживания
Ключевые проблемы токоподвода
Потеря контакта
Самая частая проблема.
Причины:
- износ токосъёмников
- загрязнение
- плохая регулировка
Результат:
- рывки
- остановки
- сбои управления
Искрение
Опасный симптом.
Причины:
- плохой контакт
- износ щёток
- загрязнение
Последствия:
- разрушение контактных поверхностей
- риск пожара

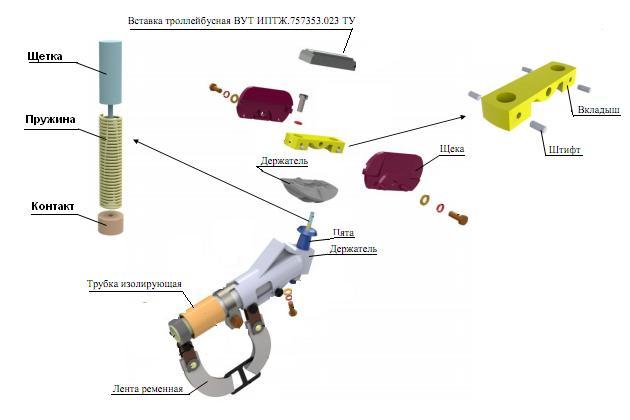

Износ токосъёмников
- стираются контактные элементы
- ухудшается проводимость
Повреждение кабелей
Актуально для фестонных систем:
- механические повреждения
- переломы
- износ изоляции
Как выбрать систему токоподвода
1. Тип крана и движения
- мостовой кран → чаще троллеи
- тележка → кабельные системы
- вращение → кольцевые токоприёмники
2. Условия эксплуатации
- пыль
- влага
- температура
Например:
- для улицы лучше закрытые троллейные системы
3. Токовая нагрузка

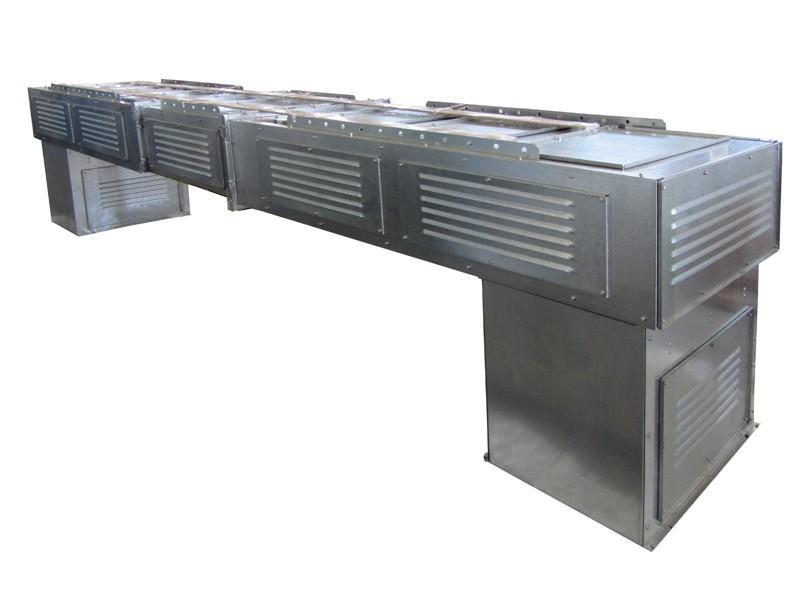

- мощные механизмы требуют шинопроводов
- кабельные системы ограничены по току
4. Интенсивность работы
Частые движения → повышенный износ контактов
Типичные ошибки
❌ Экономия на токоподводе
Результат:
- постоянные сбои
- нестабильная работа
❌ Игнорирование обслуживания
Особенно критично для:
- токосъёмников
- кольцевых систем
❌ Неправильный выбор системы
Например:
- кабель вместо троллеи при высокой мощности
❌ Работа с искрением
Это не «норма», а сигнал проблемы.
Практический вывод
Токоподвод — это «нервная система» крана.
Если он работает плохо:
- страдает вся электроника
- возникают рывки
- снижается ресурс оборудования
Правильный подход:
- выбор под условия и нагрузку
- регулярное обслуживание
- контроль контактов
