Тормозная система крана — это узел, от которого напрямую зависит безопасность работы. Даже при исправном двигателе и механизмах подъёма, если тормоза не работают должным образом, кран становится источником аварий.
Особенно важны шкивы и барабаны, которые участвуют в торможении и удержании нагрузки.
Устройство тормозного узла
Основные элементы

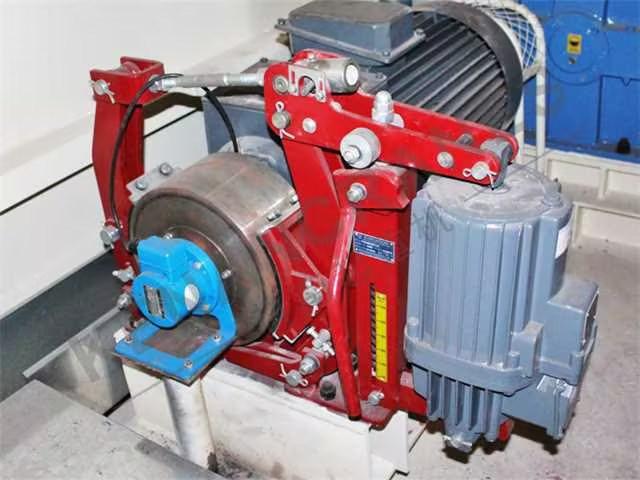

Барабан и шкив входят в состав тормозного механизма:
- барабан или шкив закреплён на валу редуктора или двигателя
- тормозная накладка давит на рабочую поверхность
- сила трения удерживает или останавливает нагрузку
Типы тормозов

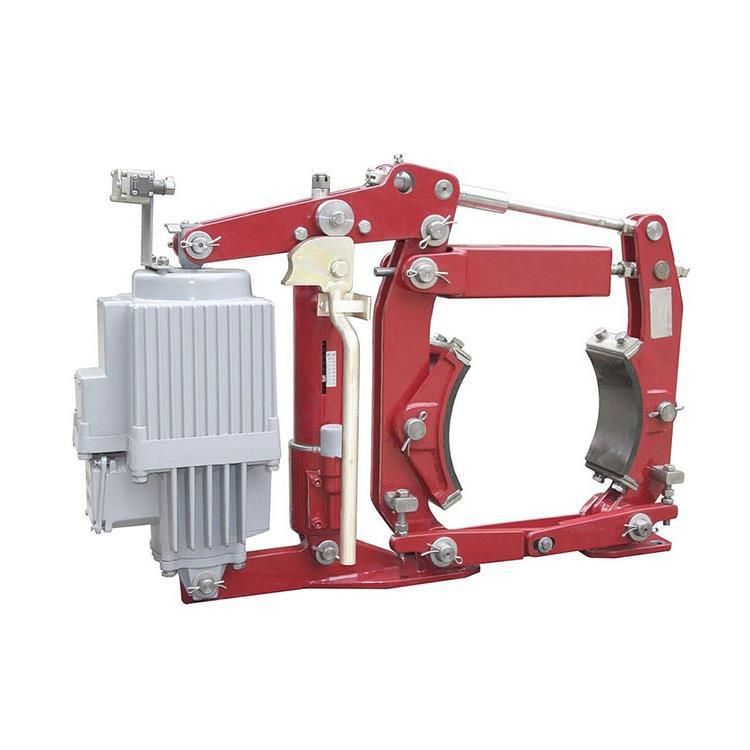

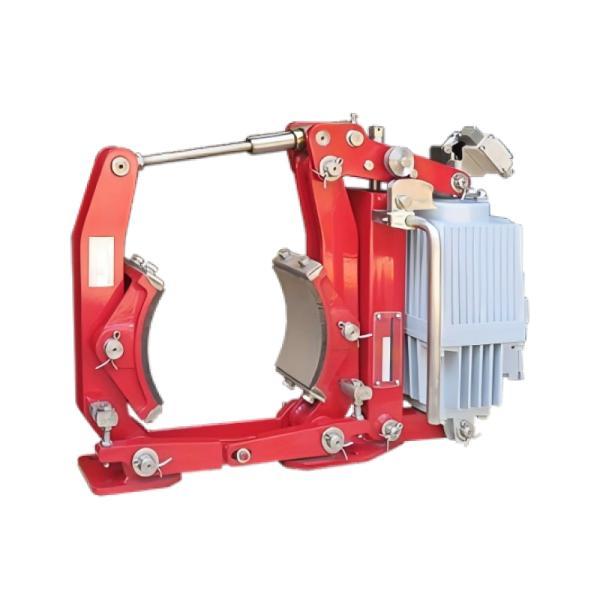

Колодочные
- накладка давит на барабан
- простая и надёжная конструкция

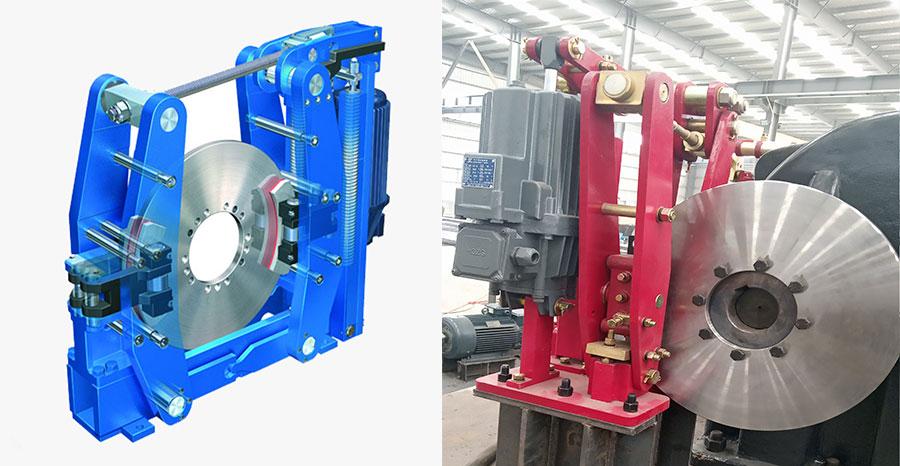

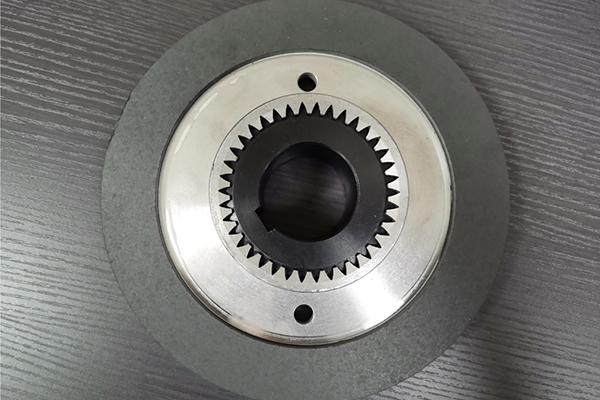

Дисковые
- диск зажат фрикционными элементами
- компактнее
- используется реже в мостовых кранах
Электромагнитные
- торможение с помощью электромагнита
- применяется для быстрого удержания
Основные проблемы и износ

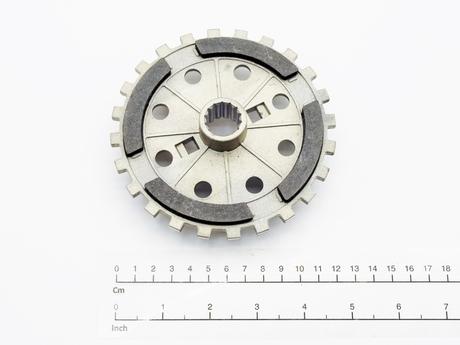

Износ тормозных накладок
- уменьшение толщины накладки
- падение коэффициента трения
- увеличение тормозного пути
Повреждение барабана
- задиры и выкрашивание поверхности
- деформация под нагрузкой
- неравномерный износ
Результат: тормоз работает «рывками», повышается риск проскальзывания.
Проблемы с шкивами
- износ канавок
- нарушение центровки
- перекос колодки
Перегрев
- может привести к отслоению фрикционного материала
- потеря тормозных характеристик
Когда ремонт имеет смысл
- неравномерный износ накладок → замена или шлифовка барабана
- уменьшение толщины накладки до критического значения → замена
- небольшие задиры на барабане → механическая обработка
Не ремонтируют:
- трещины на барабане
- деформация шкива
- разрушение фрикционных накладок
Типичные ошибки эксплуатации
❌ Перегрузка
- тормоз быстро изнашивается
- повышается риск проскальзывания
❌ Игнорирование регулировки
- колодка должна правильно прилегать к барабану
- неправильная регулировка → снижение эффективности
❌ Отсутствие контроля температуры
- перегрев фрикционного материала ускоряет износ
❌ Игнорирование вибраций
- вибрации ускоряют разрушение шкивов и накладок
Практический вывод
Тормозной узел — это критичный элемент безопасности. От состояния барабанов и шкивов напрямую зависит:
- удержание груза
- тормозной путь
- безопасность персонала
Правильный подход:
- регулярный осмотр барабанов и накладок
- контроль износа и температуры
- своевременный ремонт или замена
